宽带放大器是指工作频率的上限与下限之比远大于1的放大电路。．通常上也把相对频带宽度大于20%～30%的放大器列入此类。这类电路主要用于对视频信号、脉冲信号或射频信号的放大。
在自动测控系统和智能仪器中，如果测控信号的范围比较宽，为了保证必要的测量精度，常会采用改变量程的办法。改变量程时，测量放大器的增益也应相应地加以改变；另外，在数据采集系统中，对于输入的模拟信号一般都需要加前置放大器，以使放大器输出的模拟电压适合于模数转换器的电压范围，但被测信号变化的幅度在不同的场合表现不同动态范围，信号电平可以从微伏级到伏级，模数转换器不可能在各种情况下都与之相匹配。
如果采用单一的增益放大，往往使A/D转换器的精度不能最大限度地利用，或致使被测信号削顶饱和，造成很大的测量误差，甚至使A/D转换器损坏。使用程控增益放大器就能很好地解决这些问题，实现量程的自动切换，或实现全量程的均一化，从而提高A/D转换的有效精度。
实际应用中，常根据不同的要求控制宽带放大器的频率上下限之比，使其在不同带宽时增益在一定的范围内变化，而有时又需要对最小增益、最大增益、增益步进、预置增益与实际增益误差等作出不同的要求。因此，在宽带放大器上增加控制单元，构成宽带数控放大器以适用不同的增益调节需求。数控增益放大器使用方便，操作简单，带宽增益连续可调，适用范围更广，在数据采集系统、自动测控系统和各种智能仪器仪表中得到越来越多的应用。
宽带数控放大器的组成宽带数控放大器主要有宽带放大部分、控制单元和供电电源等三大部分组成。
(1)控制单元。
即根据不同的要求对增益的预制、控制。如AT89S52单片机等作为控制单元调控，并作为整个放大器控制的核心，接受用户按键信息以控制增益，实现增益步进调节的间隔，即对可变增益宽带放大器的增益控制电压进行控制；使用LED（或其他）显示与键盘输入预置的方案。
(2)宽带放大部分。
常采用可变增益宽带放大器AD603来提高增益，利用高速宽带视频放大器AD818扩大AGC（自动增益控制）控制范围。
AD603能提供由直流到30MHz以上的工作带宽，单级实际工作时可提供超过20dB的增益，两级级联后即可得到40dB以上的增益，通过后级放大器放大输出，在高频时也可提供超过60dB的增益。其优点是电路集成度高、条理较清晰、控制方便、易于数字化用单片机处理。
(3)供电电源。
供电电源的质量直接决定了整个数控放大器的性能，所以必须选择高质量的供电电源。

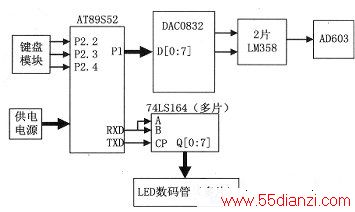

宽带数控放大器的硬件主要由AT89S52单片机、DA转换芯片DAC0832、2片LM358运放、增益连续可调的集成运放AD603、键盘模块、供电电源以及多片串并转换芯片74LS164和同样片数的7段数码管等部分组成，具体原理框图如下图所示。

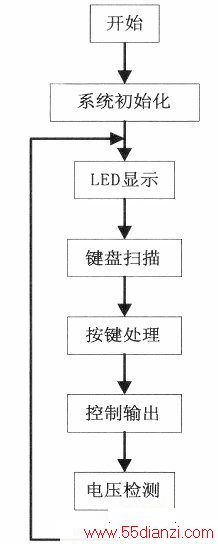

宽带数控放大器的软件流程图如下图所示。
AT89S52单片机作为整个放大器控制的核心，接受用户按键信息以控制增益，实现增益步进调节的间隔，即对AD603的增益控制电压进行控制，使用LED显示与键盘输入预置。
由键盘输入控制数据，控制数据进入单片机，依据实际要求经过运算，单片机做出相应的反应。单片机外围与DAC0832相连，D/A转化部分由DAC0832和两片LM358运放组成。
D/A转化部分由DAC0832和两片LM358运放组成。增益预置值通过键盘输入之后，经过单片机运算后送至D/A转换器转换成0V～+1V的控制电压。DAC8032是8位的D/A转换器，8位数据可以表示256种状态，只取前200种。对应40dB的增益，步进精度为40/200=0.2dB。具体的实现过程是：
首先，由键盘输入控制数据；然后，控制数据进入单片机，依据实际要求经过运算，单片机做出相应的反应；单片机外围与DAC0832等相连，实现将CPU输送的预置数字大小转换成对应的控制电压然后经过LM358运放进行调整；使其能够达到的需求。增益控制电压输出到放大电路并且调节放大电路，使放大电路产生相应的变化，改变放大增益，从而达到步进增益的控制。
在宽带数控放大器的设计过程中，需要注意以下问题。
1．AD603的使用
AD603应用中要注意以下几点。
(1)供电电压一般选为士5V，最大不得超过±7.5V。
(2)±5V供电情况下，加在输入端VINP的信号额定电压有效值为1V，峰值为±1.4V，最大不超过±2V，因此要扩大测量范围，AD603的前面必须加一级衰减；输出电压峰值的典型值可达±3.0V，因此AD603后面通常要加一级放大才能接AD转换器。
(3)电压控制端所加的电压必须非常干净，否则将使增益不稳定，从而增加放大信号的噪声。
(4)信号地必须直接连在放大器的第4引脚，否则由于大的阻抗将引起放大器精度的降低。
2．系统的抗干扰设计
做好系统的抗干扰设计是保证宽带数控放大器可靠、稳定工作的前提，具体涉及以下方面工作。
(1)将输入部分和增益控制部分装在屏蔽盒中或其他具有良好屏蔽功能的器皿当中，避免级间干扰和高频自激。
(2)电源输入级电源靠近屏蔽盒就近接上1000μF左右的电解电容，盒内接高频瓷片电容，这样可以有效的避免低频自激。
(3)将所有信号耦合用电解电容两端并接高频瓷片电容，以防止高频增益下降。
(4)构建闭路环：在输入级，将整个运放用较粗的地线或接地敷铜包围，可吸收高频干扰信号，减少噪声。在增益控制部分也采用了此方法。
(5)数模隔离：数字部分和模拟部分之间尽量分开，尤其是各控制信号最好采用电感进行隔离。
