自动平衡倒相电路工作原理及应用

　　1、原理
　　

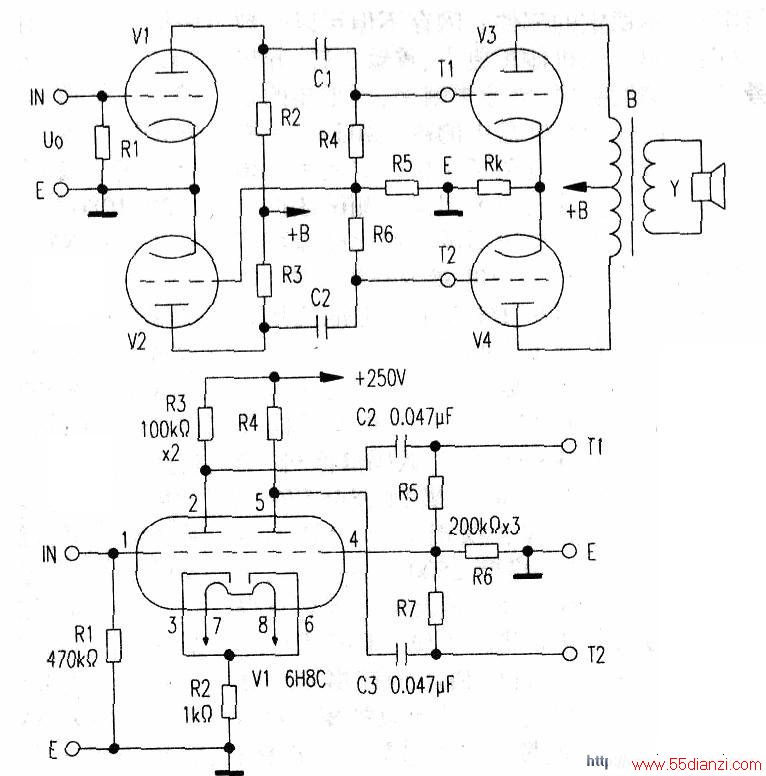

　　电路如上图所示。倒相电路使用Vl和V2两只三极管。VI为一般电压放大电路，它的输出加到第一个推挽输出管V3的栅极上。V3、V4为推挽功率放大管。

　　输出管V3的栅极电阻R4、R5组成。电阻R5上的音频电压加到V2栅极上。V2将该电压放大，并将其相位改变1800，再将放大后的电压加到V4栅极上。V4管的栅漏电阻由R6、R5组成，而V2栅极上的电压由R5上取得。

　　在这样的连接下，R5既在V2的屏极回路中，又在它的栅极回路中。

　　这样就产生了强烈的负回授，在此回授的作用下，推挽级V3、V4=个管子上建立起精确相等的电压，在Tl、T2端分别输出两个大小相等、相位相反的激励电压推动V3、V4工作。

　　2、实用电路
　　
　　自动平衡倒相应用电路如下图所示。单边音频信号从IN端输入到Vl(6H8C)左边三极管(1)脚，经放大后的音频电压从屏极(2)脚输出于下端。该音频电压经过R5在R6上取得一个分压电路，加到右边三极管栅极(4)脚，经放大后，从屏极(5)脚输出一个音频电压至T端。

　　这样在Tl、T2端输出两个大小桐等，相位相反的激励电压推动推挽功放管工作。
