40MHz AM接收机的高放电路

40MHz AM接收机的高放电路

点击数:7104 次   录入时间:03-04 11:45:41   整理:http://www.55dianzi.com   音频功率放大-放大器

78

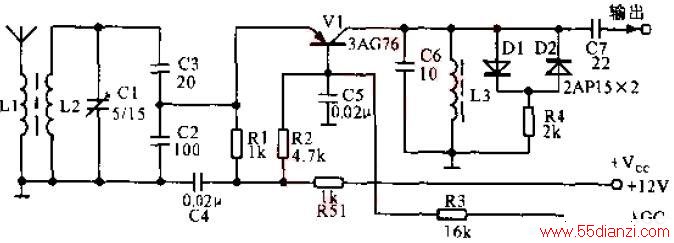

  该图为40MHz调幅遥控系统的高放电路,采用共基极放大器形式,稳定性良好。输入回路由L1、L2、C1、C2、C3、组成,由于共基极放大电路输入阻抗低,输入回路有C2、C3组成电容分压器,以实现阻抗匹配。C6、L3组成的并联谐振回路构成放大器输出回路,放大的信号经C7输出。V1的基极经R3加入(AGC)。另外,输出回路的两端并有D1、D2,起到防止强信号阻塞的作用。
