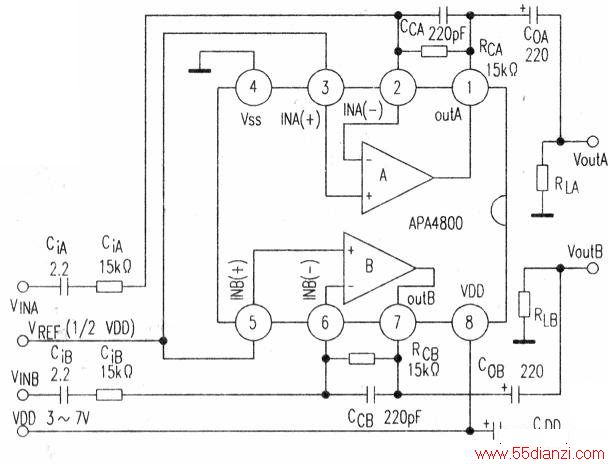

用APA4800驱动的立体声290mW、8Q音频放大器电路如图所示。APA4800内置放大器A和B，其同相端(INA+,1NB+)连接在一起，并施加2V,,的参考电压(VRFE)。电源电压范围为3～7V，空载电源电流为205mA(VDD=5V时)。两路输入VINA、VINB经CiA、RiA和CiB、RiB分别施加到放大器A和B的反相输入端INA-和INB-，①脚和⑦脚上的两个输出信号分别经耦合电容COA和COB施加到负载RLA和RLB。连接IC①脚与②脚及⑦脚与⑥脚的CCA、RCA、和CCB、RCB分别为A和B的频率补偿元件。信噪比(S/N)达100dB，总谐波失真加噪声与信号之比率[(THD+N)/S]为0.15%（典型值），压摆率为5V／μs，电源纹波抑制比(PSRR)为55dB，工作温度范围为-40—+85℃。
