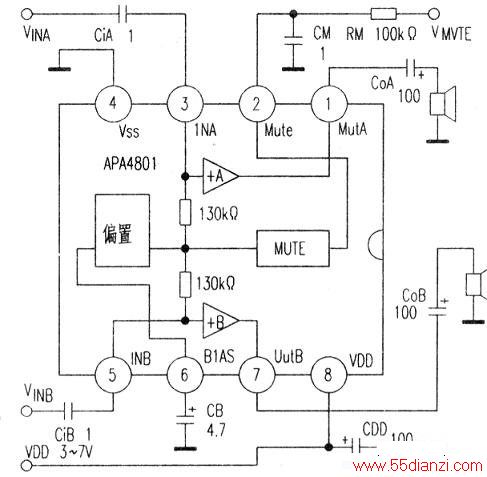

用APA4801作为驱动器的280mW、8Ω立体声音频放大器电路如下图所示。与APA4800比较，APA4801集成了电阻分压器，从而消除了外部电阻。同时，APA4801还带有优异的无噪声调整之功能，实现柔性无噪声调节和无开关咔嗒声口lC的Mute脚（②脚）的功能是使芯片控制输入失能(dISAble)b当Mute脚为“H”时，扬声器动作；为“L”时，使声音继续减弱(Mute on)。IC在VDD=5V和无载下电源电流IDD=2.5mA时，待机电流仅为150μA，Mute脚输入电压为0.8V，无噪声调节衰减(ATT)为75dB，(THD+N)S=0.1％，S/N=lOOdB，压摆率为SV/μS。在10% (THD+N)上进入8Q负载的输出功率为280mW；当RL=16Ω时，输出功率是160mW。电源电压纹波抑制(PSRR)=76dB。
放大器输入电容(CiA、CiB)的数值影响电路的低频性能。若Ci与IC内130kΩ,电阻形成的高通滤波器(HPF)拐点频率为fc，则有Ci=l/(2πx130kΩxfC)。本电路中，Ci选用1μF的瓷介电容。
