音频放大器EL4430和高速OP放大器OPA644构成的绝对值电路

音频放大器EL4430和高速OP放大器OPA644构成的绝对值电路

点击数:7127 次   录入时间:03-04 12:01:16   整理:http://www.55dianzi.com   音频功率放大-放大器

    使用OP放大器构成了差动放大器。但这种方式受到OP放大器的频率特性的限制。它使用了具有差动输入的音频放大器EL4430和整流电路中的电流环反馈型高速OP放大器OPA644,构成了追求高速化的绝对值电路,如图1所示。

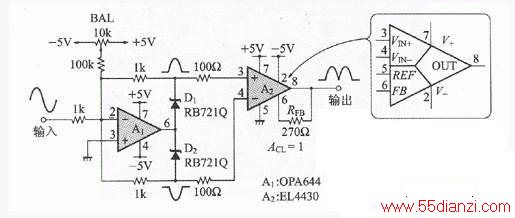

使用宽带OP放大器的高速绝对值电路

    图1使用宽带OP放大器的高速绝对值电路

    在此电路中附加到EL4430输入端的100Ω的电阻,是为了动作稳定化的。另外,10kΩ的半固定电阻是输人微小信号时调整不平衡波形用的,和原本的动作无关。

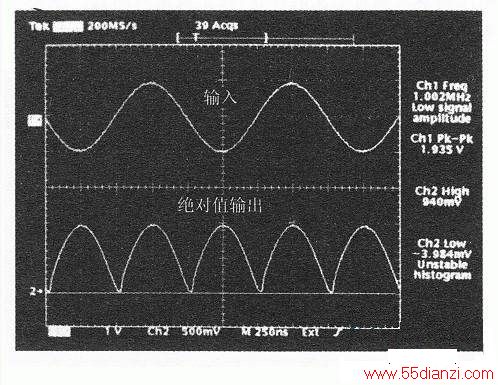

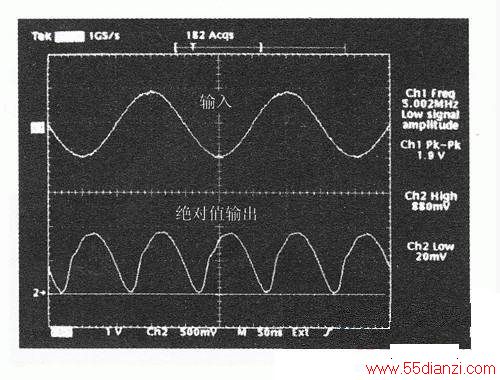

    图2是F=1MHz时的绝对值输出波形,可以说波形很好。而在F=5MHz时,如图3所示输人波形的各峰值上却没有电平差。高速绝对值电路的输出波形

图2 高速绝对值电路的输出波形

高速绝对值电路的输出波形
