最初测试装置是用开孔的10英寸低音喇叭箱子和一个改进的ICE250A放大器模块制作的。

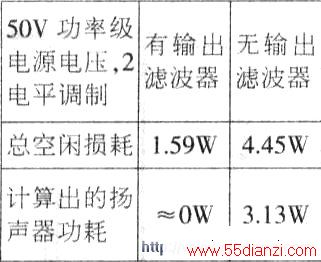

放大器的改进是拆开外部控制环工作，输出滤波器用作像一继电器一样安装跨接在输出滤波器以旁路之。而且，开关频率被调整至500kHz．以使扬声器阻抗的第一个阻抗顶峰发生．，无论输出滤波器与扬声器串联或者是被旁路的时候．都可证明未能感觉到任何音质差别，但是测量功率消耗的数据的确显示，扬声器中有显着的功率损表12电平设置的功耗表23电平设置的功率损耗耗。

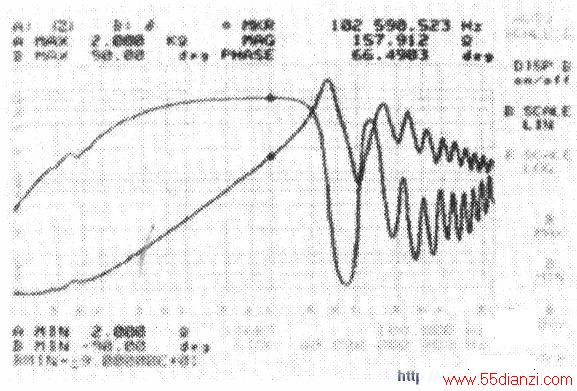

最先只计算所用开关频率9次谐频的功率损耗，由于PWM输出信号来自于一真正的功率级，其M输出信号的斜率有限，故高频含量较低。所使用的负载阻抗是扬声器的复合阻抗，如下图所示。放大器输出滤波器的电感器铁心损失是1W．应该在损失比较（放大器功率级损失在有输出滤波器时约590mW．见下表）方面加以计及。
另外的功率损耗是由于因为流经输出滤波器电感器的纹波电流f这里有-ImH低频电感的音圈）增加了开关损耗，但是与放大器输出滤波器(20μH)的电感器相比有很大降低，因此降低了功率级的软一性开关给出了更牢固的开关特性。
因为一空闲占空比50%的PWM信号谐波的均方值(RMS)是
这在扬声器里降低功率损耗几乎是不可能的，除非使用男一种像3电平那样的调制方案和／或放大器的输出电压可以被显着降低。
