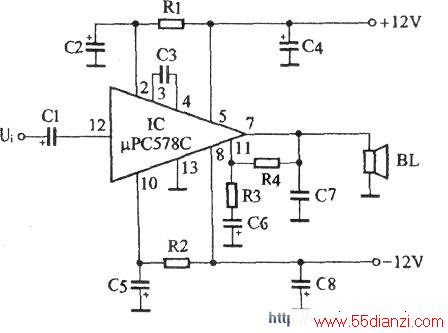

下图所示为7W单声道OCL功率放大器电路。 IC为OCL音频功放集成电路uPC578C，采用±12V双电源供电，电压增益为45dB。μPC578C的(12)脚为信号输入端，⑦脚为功放输出端，⑤脚为正电源端，⑧脚为负电源端。
