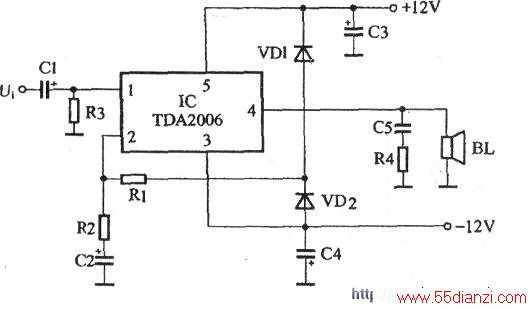

下图所示为12 W单声道OCL功率放大器电路。 IC采用音频功放集成电路TDA2006,闭环电压增益为30 dB,具有短路保护和过热保护功能,±12 V双电源供电。音频信号从TDA2006的①脚输入,功率放大后从④脚输出。⑤脚为正电源端,③脚为负电源端。
