用STK401-140做功放电路

　　做分立件放大器，总是为配对、调试费心，还是倒回去做厚膜的干脆，所以就选择了日本三洋的STK系列。因为它的功率可大可小，一致性好，外围元件少，成功率高，价格也便宜。

　　表1中列出了STK401系列模块参数，VCC.maxl是指最高供电电压（无信号时），Vecmax2可作为正常工作电压。

　　因模块内紧密排列了4只大功率管，和散热器的接触面要涂够导热硅脂，散热器也要足够大才行，使用时可把⑥、⑦、⑩、⑨脚剪掉。

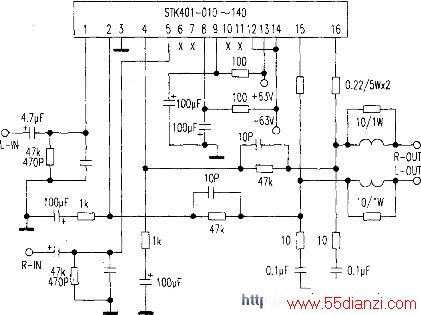

　　做成的放大器中点偏移实测为12mY一15mV，见附图。

      裹l



 型号
  输出功率
    (W)   THD％
  20Hz～20kHz  Vcc(V)
maxl  Vcc(V)
max2  Vccl(V)
   Vcc2(V)
    STKd01～010     2xlO       ±26   ±17．5   ±14   STK401～020     2x15       ±29   ±20  ±16   STK401～030     2x20       ±34 ±23   ±18   STK401～040     2x25         ±36    ±25    ±21     STK401～050     2x30      ±39    ±26   ±22   STK401～060     2x35         ±4l    ±28    ±23     STK401～070     2x40     0．4    ±44  ±30  ±24   STK401～080     2x45      ±45   ±31  ±25   STK401～090     2x50       ±47  ±32  ±26   STK401～100     2x60       ±51   ±35  ±27   STK401～110     2x70     ±56    ±38     STK401～120     2x80     ±61     ±42     STK401～130   2x100     ±65    ±45     STK401～140   2x120    ±74    ±51



    表2



数 符号      条件 最小 标准 最大 单位 静态电流 ICco     Vcc=±61v   20   60   100   mA 输出功率   Po   vcc=±5lV．20Hz～20kHz．THD=0.4％   120   140     W   总失真  THDl   Vcc=+5lV．20Hz～20kHz．Po=lW       O．4       THD2     Vcc=±51V,f=lkHz，P0=30W    0．02     ％ 中点偏移 Vo     Vcc=±61V   -70   O   +70   mV 输出噪音 Vno     Vcc=±6lV．Rg=10kΩ       1．2  mVrms
