LM1875功放电路
点击数：7240 次 录入时间：03-04 12:00:56 整理：http://www.55dianzi.com 音频功率放大-放大器
LM1875工作电压范围为16～60V。不失真功率为20W（THD=0.08%），THD=1%时，功率可达40W（人耳对THD<10%一下的失真没什么明显的感觉），保护功能完善。
其接法同TDA2030相似，也有单双电源两种接法。

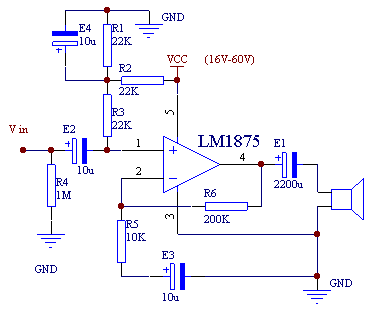

1.单电源接法图：
2.双电源的接法如图：
