DR3101是由TR3001收发器芯片和外围元件组成的收发器，符合FCC Part l5规范。它适合高稳定、小尺寸、低功耗、低价格的短距离无线数据通信和无线控制应用。 主要技术特点如下： ·工作频率为315 MHz；． ·OOK调制/解调方式； ·00K数据传输速率可达l9.2 Kb/s； ·接收灵敏度为-l00 dBm； ·电源电压为2.7～3.5 V； ·发射输出功率为0.75 raW； ·睡眠模式电流为5 pA； ·模式转换时间：睡眠模式转换到接收模式为20μs，发射模式转换到接收模式为20μs，接收模式转换到发射模式为l2 μs； ·工作温度为-40～ 85℃。

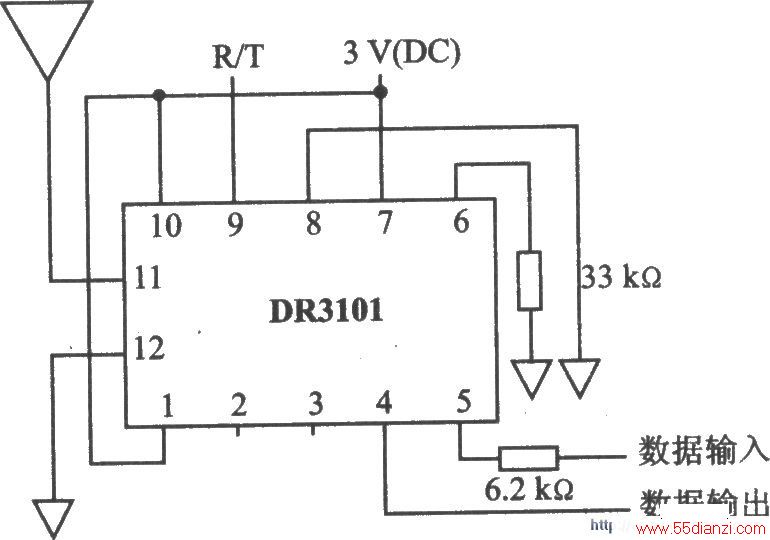

2．4 Kb／s收发电路

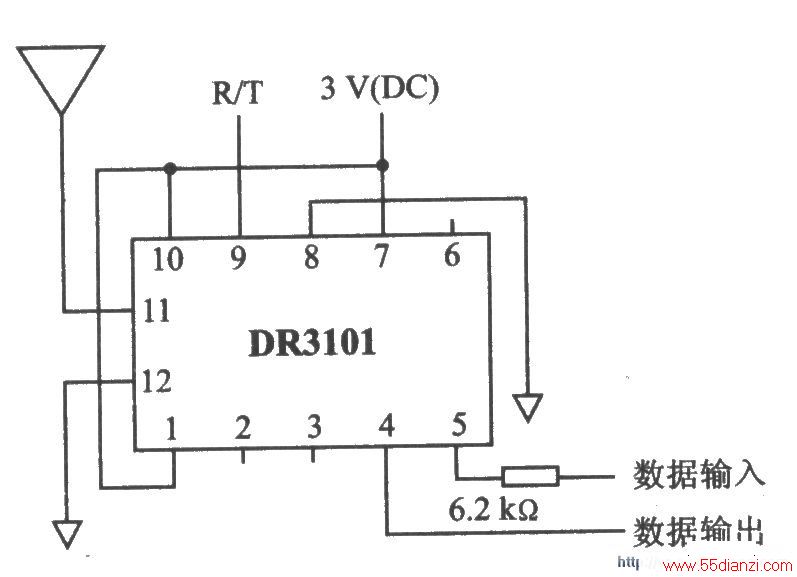

19.2 Kb／s收发电路
