RF2926是专为低成本使用而设计的调频收发器，应用在美国915MHz ISM频段和欧洲433／868 MHz ISM频段，适合在无线抄表系统、无线进入系统、无线安全系统和电池供电便携式设备中应用。 主要技术特点如下： ·工作频率为300～1000 MHz ISM频段； ·FM/FSK/ASK/OOK调制和解调方式； ·灵敏度高达-99 dBm； ·输出功率达 5 mW(在433 MHz)； ·工作电压为2.7～5.0 V； ·电流消耗：发射模式为10.9～37.3 mA，接收模式为l0～18 mA，低功耗模式仅为1 μA； ·具有上变频器和下变频器； ·单独的发射(TX)、接收(RX)和锁相环(PLL)使能控制线，允许半双工工作。

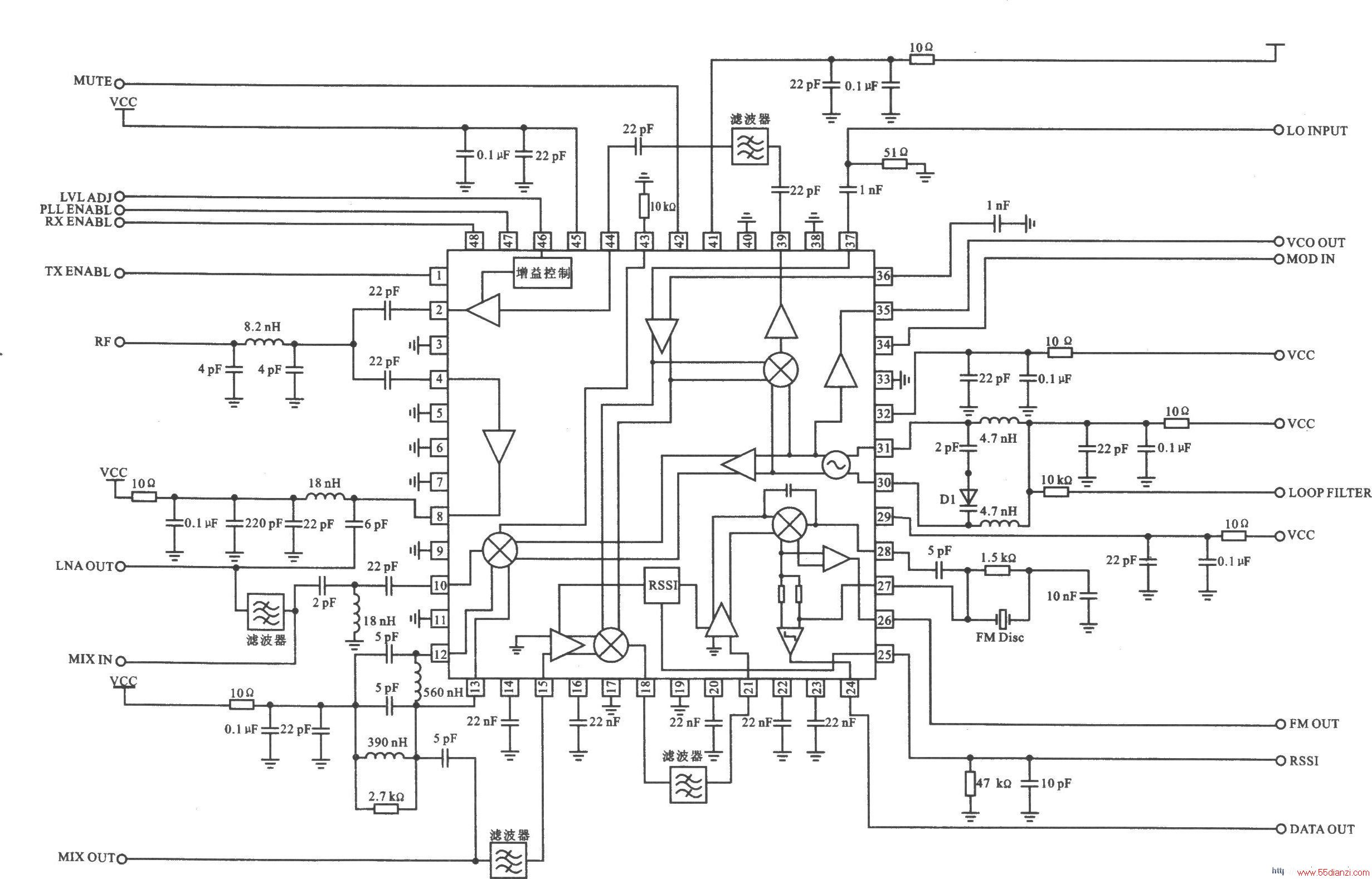

RF2926 的应用电路图
