nRF401/nRF403是单片RF收发芯片，工作在433 MHz ISM频段和315 MHz频段，具有FSK调制和解调能力，抗干扰能力强，可方便地嵌入各种测量和控制系统中。nRF401/nRF403适合在仪器／仪表数据采集系统、无线抄表系统、无线数据通信系统和计算机遥测/遥控系统中应用。 主要技术特点如下： ·工作频率为433.92/315.16 MHz： ’ ·灵敏度高达-105 dBm； ·最大发射功率达 10dBm； ·数据传输速率为20 Kb/s ·具有2个信号通道； ·可直接与微控制器接口； ·nRF401电源电压为2.7～5.25 V，nRF403电源电压为2.7～3.6 V； ·接收待机电流仅为8μA。

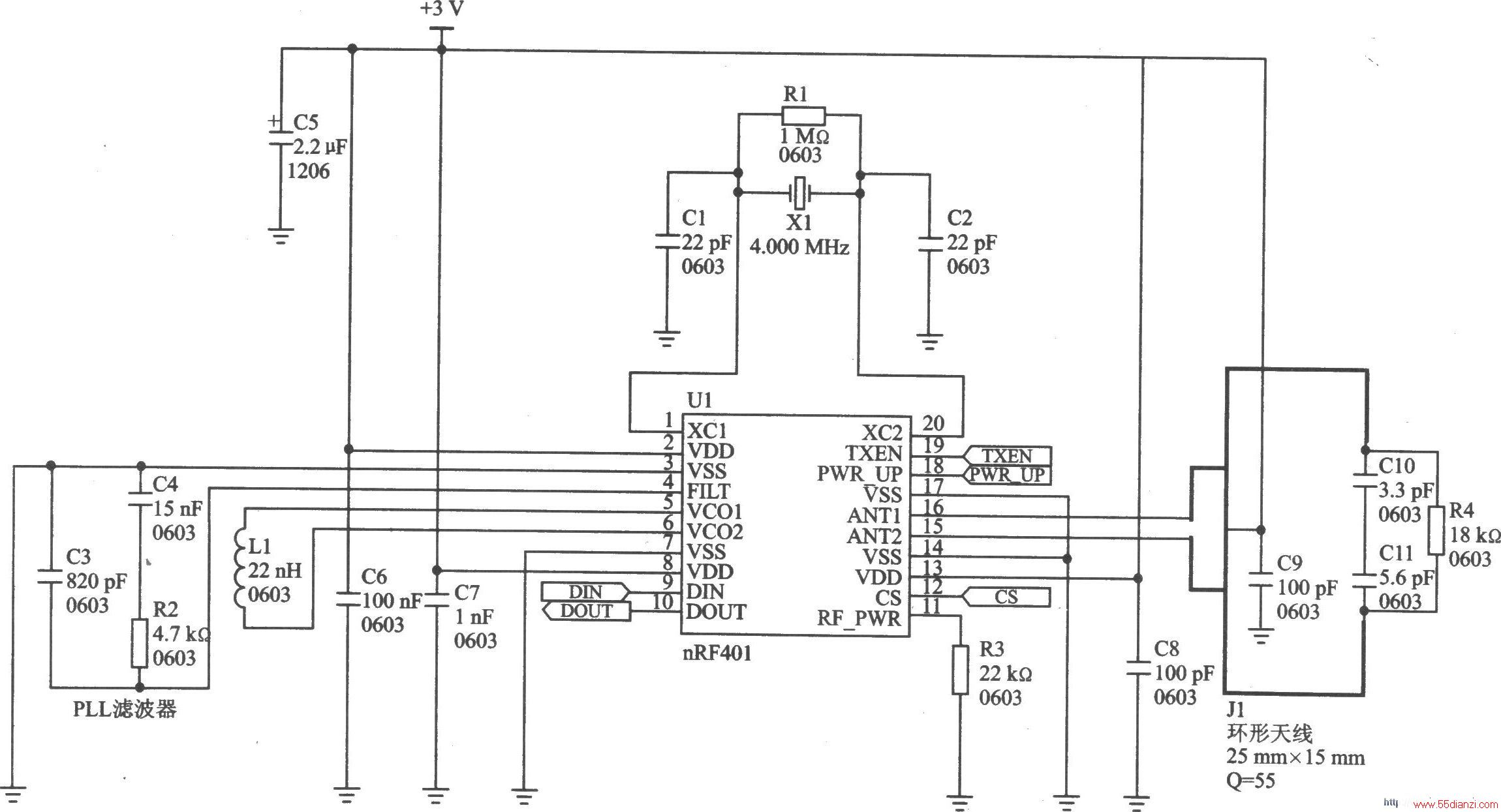

nRF401的 433 MHz 应用电路

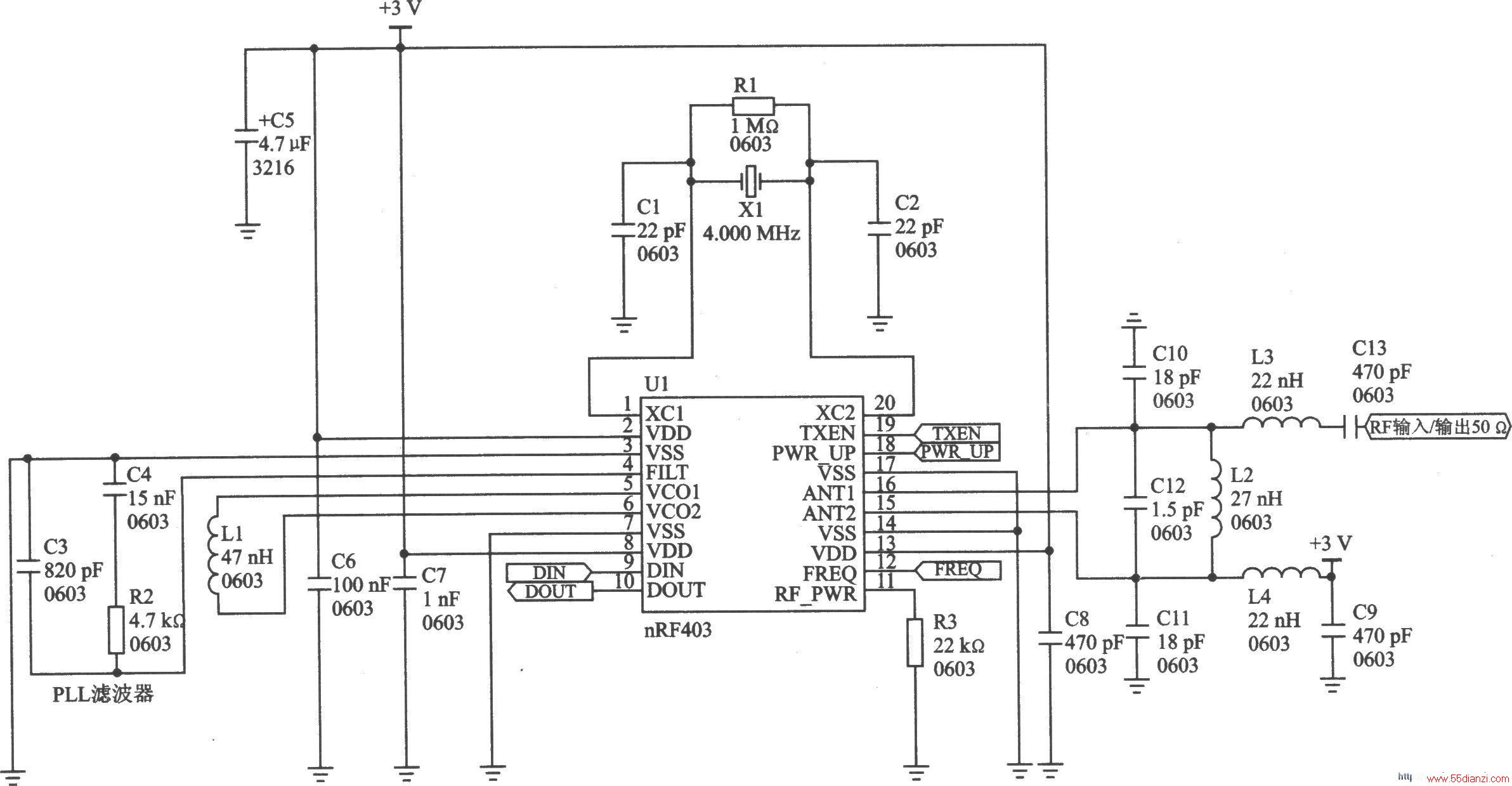

nRF403的 315 MHz 应用电路
