MAX11041有线 遥控器 将多达30个不同的按钮转换到I²C寄存器。MAX11041与低成本按钮及1% 电阻 配合使用,可以构成单线 接口 的完整 解决方案 。这种有线遥控器与第四个 触点 或一个音频信号相连,易于采用标准的3.5mm 耳机 插孔 。
为了延长 电池 寿命,当实时读取按键而 微处理器 (& mICro ;P)不进行轮询时,MAX11041仅消耗5uA (典型值)。该器件通过I?C接口向程序处理器发送按键去抖和持续时间。8字FIFO 缓冲器 记录多达4个按键事件,以便程序处理器有充裕的时间响应MAX11041。
MAX11041的FORCE和SENSE输入端具有±15kV ESD保护,兼容于IEC 61000-4-2规范,无需任何外部ESD器件。
MAX11041采用12引脚TQFN封装。该器件可工作在扩展级温度范围(-40°C至+85°C)。

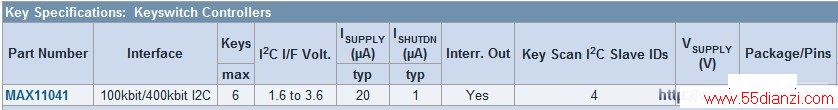

参数:
特性:
●检测多达30个不同按键或插座的插入/拔出
●支持32Ω或16Ω耳机
●为使用单个电阻和 开关 阵列的器件增加遥控功能
●低功耗工作模式,仅消耗 电源 电流5?A (典型值)
●支持标准的2.5mm或3.5mm 4引脚 耳机插座
●支持保持功能,锁存按键
●100kHz/400kHz I?C接口
●1.6V至 3.6V 的单电源供电
●±15kV ESD保护(符合IEC 61000-4-2规范)

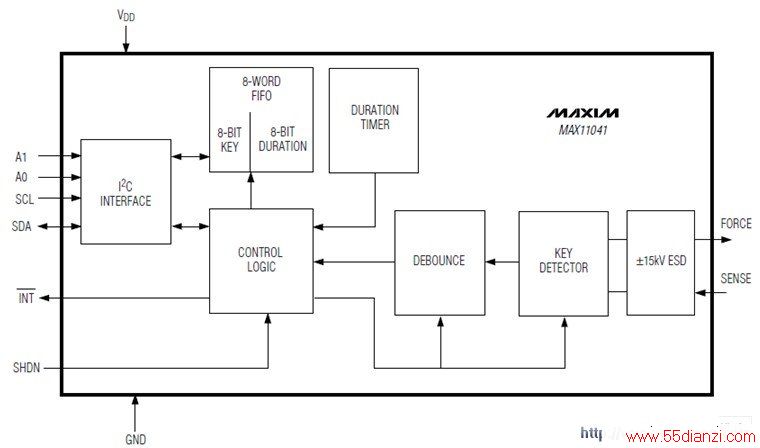

功能框图 :
应用:
● 数码相机
●键盘解码,用于滑盖、翻盖及其他蜂窝电话
●MP3、CD、 DVD 播放器
●多媒体蜂窝电话的多媒体控制
●多媒体台式机 扬声器
●PDA 配件 键盘
●PDA
●便携式游戏机控制台
●便携式媒体播放器
