具比较器的RF功率检波器-LTC5564

     描述

　　 LTC ^® 5564 是一款精准的 RF 功率 检波器 ，适合于频率范围为 600MHz 至 15GHz 的应用。LTC5564 可在 -24dBm 至 16dBm 的输入功率级范围内运作。

　　一个温度补偿型肖特基 二极管 峰值检波器、增益可选的 运算放大器 和快速 比较器 被整合在一个小外形的 16 引脚 3mm x 3mm QFN 封装之中。

　　由一个比较器和 放大器 对 RF 输入信号进行峰值检波并随后进行检测。比较器对超过 V_REF的输入电平提供了一个 9ns 的响应时间，并具有一种锁存器启用 / 停用功能。增益可选的运算放大器为模拟输出提供了一个 350V /μs 的转换速率和 75MHz 的解调带宽。

　　V_OUTADJ和 V_REF引脚分别提供了  V_OUT 失调和 V_COMP 开关 点电压的调节功能。

　　特点

　　●温度补偿型肖特基 RF 峰值检波器

　　●宽输入频率范围：600MHz 至 15GHz

　　●宽输入功率范围：-24dBm 至 16dBm

　　●7ns 典型响应时间

　　●75MHz 解调带宽

　　●可编程增益设定值用于改善灵敏度

　　●可调的放大器输出失调电压

　　●具锁存器启用功能的高速比较器：9ns 典型响应时间

　　●16 引脚 3mm x 3mm QFN 封装

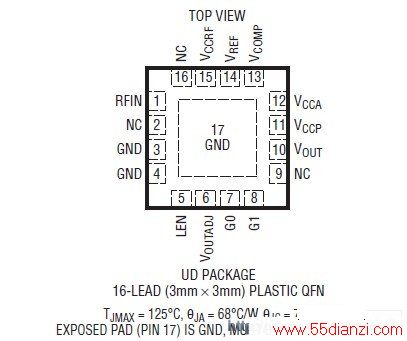

　　封装

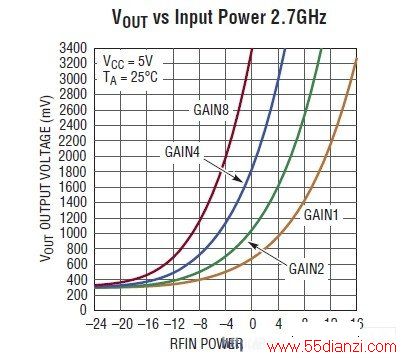

　　典型应用

　　应用

　　●RF 信号存在 检测器 ，用于：802.11a、802.11b、802.11g、802.15、光数据链路、无线数据调制 解调器 、无线和 电缆 基础设施

　　●5.8GHz ISM 频段射频

　　●MMDS 微波链路

　　●PA 电源 包络跟踪控制

　　●快速报警

　　●RF 功率 监视器

　　●包络检波器

　　●超宽带射频

　　● 雷达探测器
