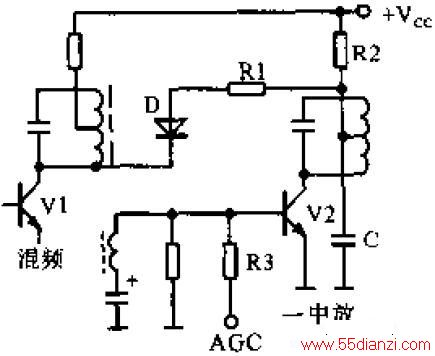

该图为调幅接收机中的自动增益控制电路（AGC），有R3电压加到中放V2基极，构成异常AGC电路；D、R1、R2、C构成而基础AGC电路，利用二极管D的变阻特性，改变混频级LC回路的Q值，实现对增益的二次控制。通常AGC电路都是检波后直接取得的，有的电路为了使控制效果更理想，在检波级后又加一级直流放大，起控非常灵敏。
