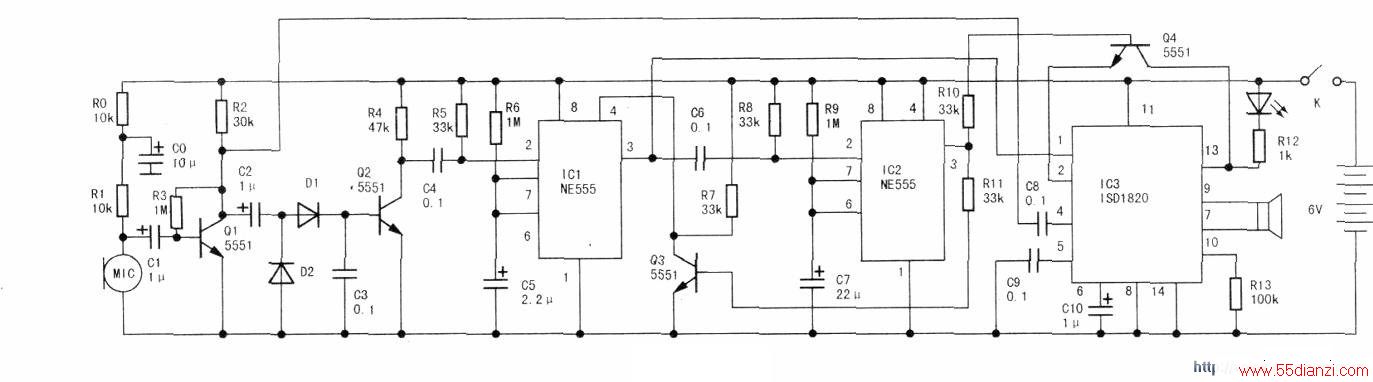

此图中的两块NE555分别组成单稳态触发器。驻极体咪头接收的音频信号经Ql放大和Dl、D2、C3倍压检波后，把音频信号变成直流电压使Q2导通，Q2的集电极由6V变成ov，C4把一个低电平脉冲加到IC1的触发端(2)脚。(6)、(7)脚的R6、C5构成一个约2秒的定时网络，防止讲话停顿瞬间电路翻转，确保被触发ICl -直处于“1”态。(3)脚输出约4V的高电平，这个电压加到IC3的(1)脚，等于录音开关闭合，IC3开始录音。录音信号取自Ql集电极，增加一级放大后眯头的灵敏度大大提高。电路中R13设置成lOOkΩ,，录音时间是10秒。讲话时间超过10秒，录音自动停止。
讲话不足10秒，讲话停止2秒后IC1翻转。(3)脚由高电平变成低电平，相当于一个负脉冲加到IC2的(2)脚。IC2被触发转成“1”态，③脚输出高电平。约4V的电压一是通过Rl0使Q4导通，等于把循环放音开关闭合，开始循环放音。二是通过R11使Q3导通，把IC1复位端(4)脚拉成OV，IC1被强制在“0”态，避免了放音期间喇叭声音反馈到接收眯头，使IC1重新触发打断放音。在IC2的20秒延时结束后，电路翻转成“0”态，停止循环放音。驻极体眯头既是声控传感器，又是录音麦克风。如果此时又有人讲话，整个电路将会再次启动，重新录音和播放。下图电路还可以进一步改进，如果利用IC2(3)脚播放时的高电平驱动一个继电器，给R13上并联一个400kΩ,电阻，使IC3内部时钟频率高于录音时的频率，就会加快播放速度，使播出的声音变细，起到变调的功能。如果增加一个转换开关、录音键和触发放音键，把(1)、(2)脚由自动控制转换到手动控制，就又成为一个10秒的单段录音机。
