关于传感器的分辨率与精度的理解，可以用我们所用的机械三指针式手表打这样一个比喻：时针的分辨率是小时，分针的分辨率是分，秒针的分辨率是秒，眼睛反应快的，通过秒针在秒间的空格，我们甚至能分辨至约0.3秒，这是三针式机械指针手表都可以做到的；而精度是什么，就是每个手表对标准时间的准确性，这是每个手表都不同的，或者在使用的不同时间里都不同的（越走越快的或越走越慢的），大致在1秒至30秒之间。
同样的，在旋转编码器的使用中，分辨率与精度是完全不同的两个概念。
编码器的分辨率，是指编码器可读取并输出的最小角度变化，对应的参数有：每转刻线数（line）、每转脉冲数（PPR）、最小步距（Step）、位（Bit）等。
编码器的精度，是指编码器输出的信号数据对测量的真实角度的准确度，对应的参数是角分（′）、角秒（″）。

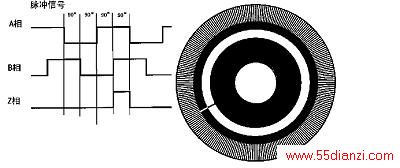

分辨率：线（line），就是编码器的码盘的光学刻线，如果编码器是直接方波输出的，它就是每转脉冲数（PPR）了（图1）, 但如果是正余弦（sin/cos）信号输出的，是可以通过信号模拟量变化电子细分，获得更多的方波脉冲PPR输出（图2），编码器的方波输出有A相与B相，相当于人的左右眼睛（“相”字边旁有个“目”），A相与B相差1/4个脉冲周期，可以判断旋转方向（反过来就是3/4周期），也可以通过上升沿与下降沿的判断，就可以获得1/4脉冲周期的变化步距（4倍频），这就是最小测量步距（Step）了，所以，严格地讲，最小测量步距就是编码器的分辨率。
正余弦信号sincos,可通过变化量与相位角细分
例如，德国Heidenhain的ROD426的3600线编码器，方波输出，就是3600ppr，脉冲周期0.1度，通过A相B相4倍频后，可获得0.025度的测量步距；而其提供的精度参数为18角秒（0.005度）。
如果是 ROD486的3600线的正余弦信号输出，可进行25倍的电子细分，获得90000的脉冲（ppr），0.004度的脉冲周期，通过A/B相的四倍频，可获得0.001度最小测量步距的分辨率，而其原始编码器的精度为18角秒（0.005度，不含细分误差）。
在以通讯数据输出型的编码器或绝对值编码器，其输出的分辨率是以多少“位”来表达，即2的幂次方的圆周分割度。
