齐纳管即常称的稳压管，利用附图的电路。即可确定齐纳管的击穿电压（稳压电压）。该电路由两部分组成：其一是齐纳管击穿电压定值器电路；其二是电压值显示电路。定值器电路供电为+12V和+5V，显示器电路供电为+5V。把附图中各自的电源端、A点和接地端相连，电路即可工作。

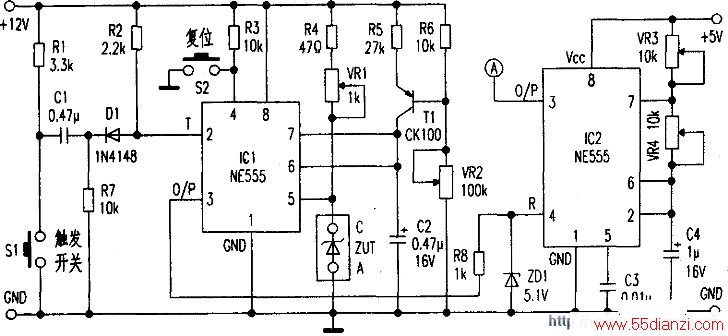

在附图中，齐纳管定值器电路由IClNE555含有斜波发生器的单稳态电路和IC22 NE555双稳态多谐振荡器的两种功能电路组成。晶体管T1和相关元件组成恒流源电路，电容器C2端与ICl的⑥、⑦脚相连。结果ICl第⑥脚形成线性斜波电压。斜波电压的周期T由下式决定：
将附图中各已知数值代入上式，即可求得T=0.15秒，该周期T是指在ICl的控制电压端⑤脚上未接齐纳管时的等效单稳态输出脉冲的Ton。
当齐纳管接入ICl⑤脚控制电压端时，利用开关S1（按动一次），使单稳态触发，则ICl③脚输出的脉冲（宽度）加到IC2双稳态多谐振荡器的④脚上，此时双稳态启动工作。其振荡周期约7ms，所以该周期比斜波信息周期短得多。

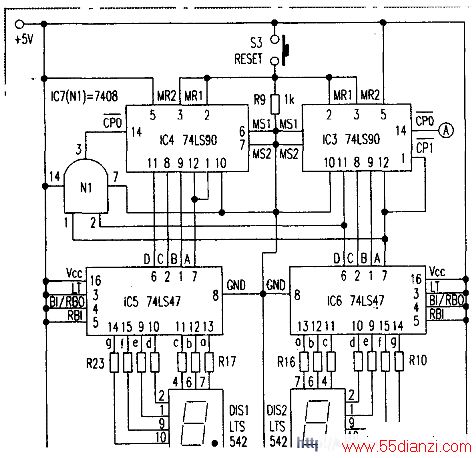

显示单元是由十进制计数器IC3、IC4（74LS90）、驱动器IC5、IC6（741A7）和共阳的LED数码管LTS542（7段码）共同组成的。十进制计数器IC3和IC4用来记录IC2的③脚加到IC4时钟端14脚的脉冲个数。
ICLS90是4位脉动计数器集成电路，当IC3输出为“10”（1010）时，它通过与门N1为IC4的⑩脚提供时钟信号，以达到IC3进位记数。
IC3和IC4的复位信号由开关S2（按动）完成。IC3和IC4的十进制输出信号，分别接到LED的7段码驱动器IC5和IC6的输入端。通过该驱动器使LED显示器DISl和DIS2显示IC2的输出脉冲个数，以便确定未知齐纳二极管的稳压值（击穿电压）。
电路定值时，先没定定值常数。首先将一已知击穿电压为Xl的齐纳管插入图中的测试端ZUT，按一下触发开关S1。此时显示器显示的脉冲个数为Nl，然后取下其齐纳管。再将未知击穿电压为X2的齐纳管插入ZUT，又按一下触发开关S1，记下显示器显示数N2，用下列公式即可计算未知齐纳管的击穿电压（即稳压值）：
例如：已知齐纳管的X1=6.8V。N1=29。未知齐纳管被测定的N2=15。则代入上式得X2=3.5V。
