用INA114构成的远距离负载和地检测电路

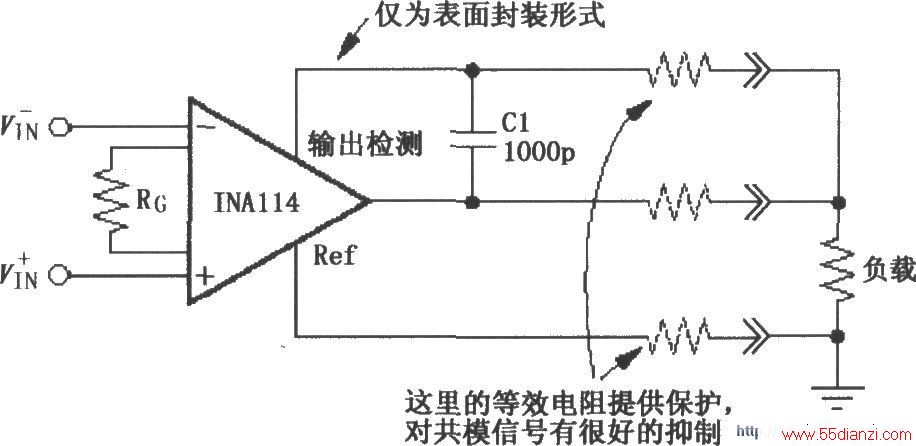

如图所示为远距离负载和地检测电路。INA114表面封装形式芯片有一个独立的输出检测反馈连接端(12脚)，正常工作时12脚必须与输出端(11脚)相连接。该电路通过串联内部电阻驱动远距离负载，远距离负载反馈可能引入干扰，造成电路不稳定，在反馈回路上加一个高频滤波C1可以消除干扰。
