可区分正负极性的测量电路

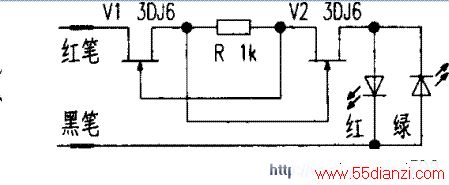

　　用两只场效应管Vl、V2构成对称连接的交流恒流电路，和两只发光二极管LEDl、LED2反向并联后串接在交流恒流电路中就组成测量笔。电路原理见图所示。

　　该测量笔可对电源为12V和24V的汽车电路进行测试。由于它的耗电电流在检验电压范围内（约为3～30V），且始终等于V1或V2的恒定电流（约为2mA左右），故LEDl或LED2的发光亮度不会随试验电压的不同而发生变化。

　　检测时，如果被测点无电压或者低于3V，则I.EDl、I.ED2均不发光。

　　如果LED1发出红光，说明红笔接触点为电压正极，黑笔接触点为电压负极；若VDl发出绿光，则电压极性正好相反。若LEDl、LED2同时发光，说明所测电压是交流电压。

　　制作时，Vl、V2可用一般的3DJ6、3DJ7型结型场效应三极管，要求源一漏极间的最大耐压BUDs≥30V，饱和漏电电流IDSS≥2mA。R采用一般碳膜电阻（1/8W），改变其阻值，可改变Vl、V2的恒定电流值，从而可改变L~D1、LED2的工作电流大小。如果Vl、V2选用饱和漏电流为2mA左右的三极管，则电阻R可省去不用，两只场效应三极管的栅源两极均应短接。LEDl、LED2采用φ3mm高亮度发光二极管，将整个电路装入塑料圆珠笔杆内，引出两根测试线分别焊在两万用表笔上，测量笔就制作成了。
