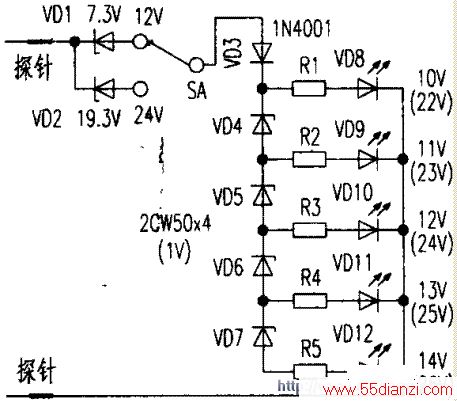

电路如图所示。SA为检测电压范围选择开关。拨至“12V”位置时；可用来测试电瓶电压为12V的汽车电路；拨至“24V”位置时，则可测试电瓶电压为24V的汽车电路。如果测试时，被测点无电压或小于10V，则发光二极管VD8一VDl2均不发光；当被测点电压为10±0.5V时，VD8亮；被测点电压为11±0.5V时，VD8、VD9同时亮。依次类推；当被测点电压为14±0.5V时，所有发光二极管均点亮。图2中括号内电压数值为测量24V电瓶电源时用。
制作时，VDl、VD2和VD4～VD7均采用普通硅稳压二极管，其稳压值影响测压精度，应按图标参数挑选。VD8～VDl2均用φ3mm高亮度发光二极管，除VDl0用绿色外，其余全部用红色。R1～R5均用RTX-1/8W碳膜电阻。SA选用1×1小型拨动开关。整个电路装入塑料圆珠笔筒内，在筒身适当处开孔，固定SA开关和伸出VD8～VDl2的发光帽，在筒尾引出测试线焊接到红、黑两测试笔或者是探针上即成。
