通过4-20mA电流环路时远程三线式BTD进行温度测量电路

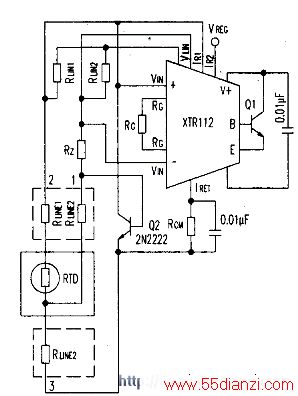

　　下图为采用4～20mA电流发送器XTRll2测量远程三线式RTD的温度的应用电路（三线式是图中BTD的l、2、3线）。这儿应用了4—20mA电流发送器XTRl 12的电流环路功能，该器件提供两个用于BTD激励和线性电阻补偿的匹配电流源。内部线性化电路为RTD提供二阶校正，实现了40：1的线性度提升。Im2是用于RTD的激励电流。IR1是流经Rz和R恤的补偿电流。通过选择与最低温度条件下的BTD阻值相等的Rz阻值，XTRll2内部的仪表放大器（INA）将测量RTD电阻中与温度相关的阻值差量。

　　Rcm提供附加压降，给XTRll2的输入加偏压，使其处于共模输入范围内。

　　0.01μF旁路电容器可最大限度地降低共模噪声。Rc用于设定INA的增益。对于二阶线性化处理，INA输出电压的二小部分通过R（LIN1l）和R（LIN2）进行反馈。该输出电压在内部被转换为电流，然后加上返回电流，从而产生输出电流。
