隔离式电压/电流传感器1B21的典型应用电路
点击数:7146 次 录入时间:03-04 11:49:30 整理:http://www.55dianzi.com 传感-检测-采集电路

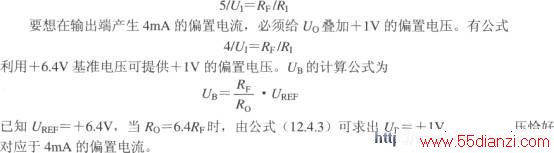

1B21的典型应用电路如图所示。U1通过输入阻抗R1接输入放大器的反相输入端,同相输入端接地。RF为负反馈电阻,Ro为偏置电阻。输入放大器的输出电压Uo被限定在0~-5V范围内,这对应于0~20mA的输出电流,U/I转换系数k=4mA/V。输入级的传递函数为
