电流方向演示器(CD4017、NE555)
点击数：7543 次 录入时间：03-04 11:35:11 整理：http://www.55dianzi.com 传感-检测-采集电路

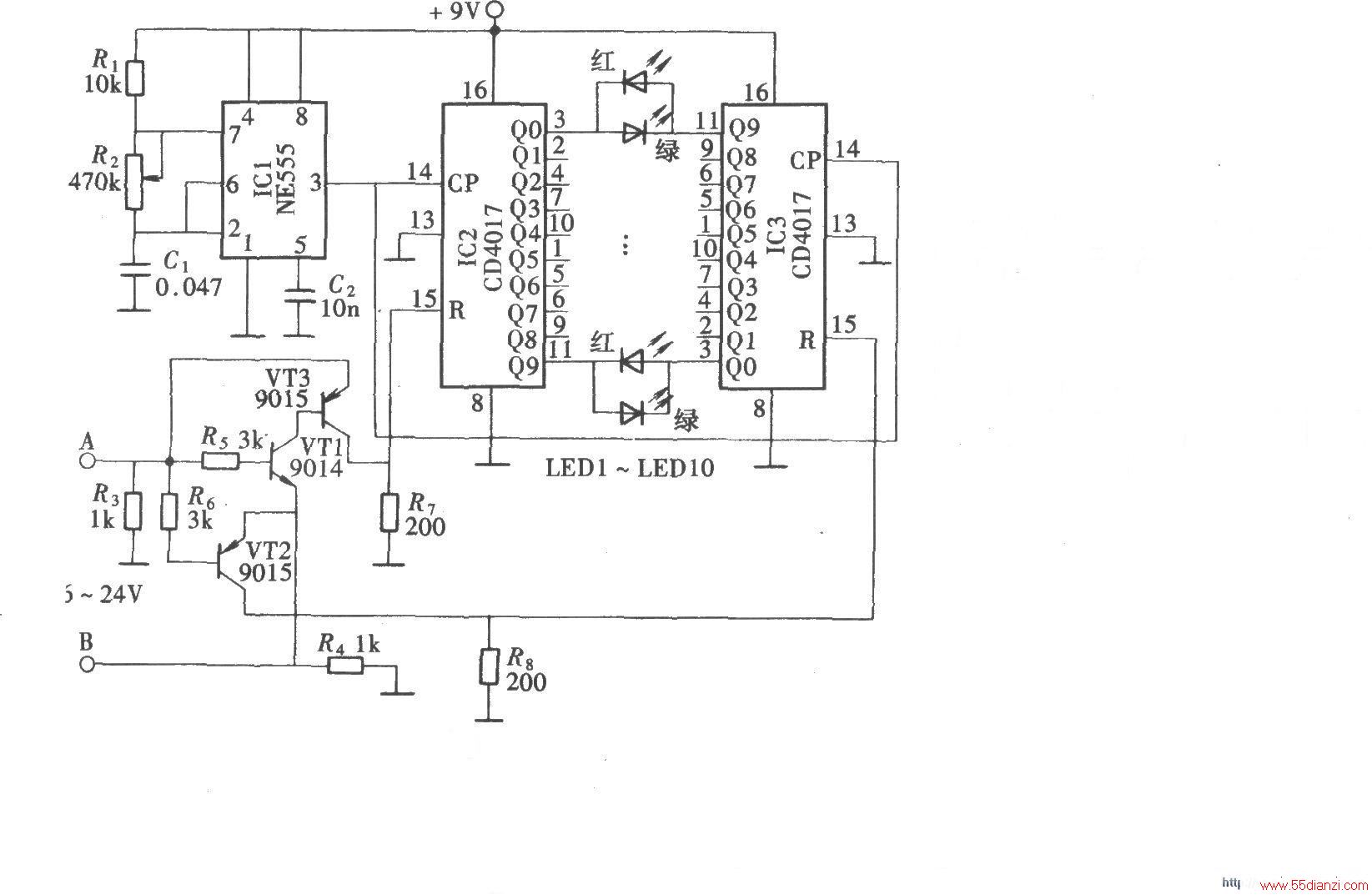

在物理学中电学的教学中，电流的流动、磁场的变化、电容器的充放电等，都是一些抽象而不易直观的物理现象。如图是用CMOS数字电路制作的小仪器进行模拟演示。该电路采用十进制计数／脉冲分配器CD4017，配以红、绿两色发光二极管，可以组成一个模拟电流流动方向的“电流方向演示器”。
