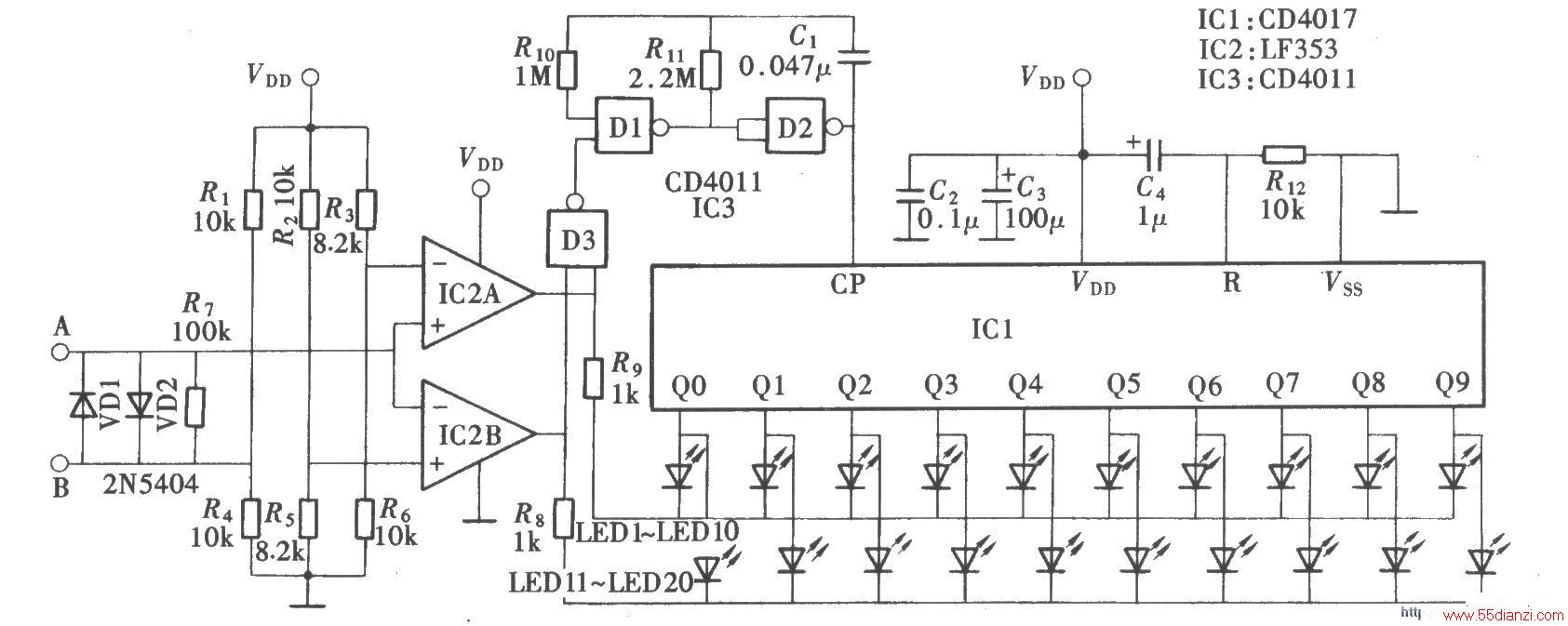

电流方向演示器(CD4017、CD4011、LF353)

    该电路工作电源电压为6V，若需改变工作电压，需重新计算电阻网络中的电阻值，确保R6端电压为0.5V并小于VD2的电压降；R5上端电压为0.5V并小于VDl的电压降。电路在使用中应串接在使用回路中，不允许直接并接在电源两端；若在被测电路中有高频电压时，VDl与VD2应选用高频二极管。
