用单片机制作的高精度数显计数器电路

用单片机制作的高精度数显计数器电路

点击数:7610 次   录入时间:03-04 11:41:52   整理:http://www.55dianzi.com   计数-倍频分频电路

  本文介绍的计数器可以在显示范围内任意设定计数值,且当前计数值、设定值、倍率值等掉电不丢失,能兼容多种输入信号,能达到高达5位的倍率精度,可广泛应用于机床、橡胶、印刷、制药、电缆、纺织、成套控制设备等行业。

  一、工作原理

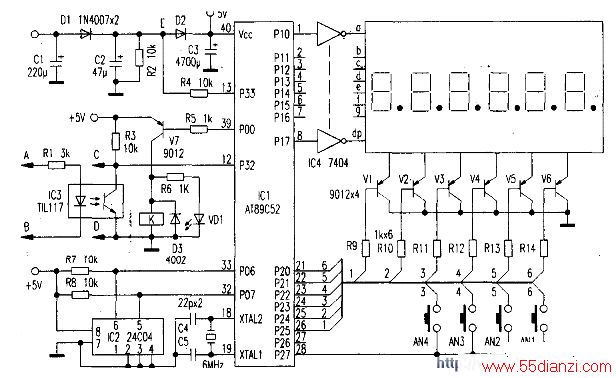

    计数器的电路原理如附图所示。单片机采用AT89C52,ANl为复位键,AN2为增加键,AN3为位选键,AN4为功能键。需要设定时,按AN4键,显示当前的计数设定值并且左边第一位数码管闪烁,此时每按一次增加键AN2,该位数值加1。按位选键AN3,左边第二位数码管闪烁,再按AN2,设定此位数值。依次类推,可设定第三、四、五、六位数值。设定好计数值后,再按AN4,数码管显示当前的倍率设定值并且左边第二位数码管闪烁,按同样的方法可设定倍率值,倍率值范围为0.0001~9.9999,,再次按AN4键,设定值、倍率值被写入AT24C04中保存。A、B、C、D为计数脉冲输入端子。当用接近开关、光电开关、脉冲发生器等作为信号源时,使其输出端接至A、B端子;当用机械常开触点作为脉冲源时,其输出端接至C、D端子。当有脉冲输入时,ICl的P32变为低电平,单片机进行计数操作且实时显示,显示的值为实际脉冲数乘以倍率后的整数部分。计数范围为0~9999990当计数值大于等于设定值时,计数停止,P00输出低电平,VDI亮,继电器K吸合,其常闭或常开触点控制相应的设备动作。停电时,E点电压迅速下降,使P33变为低电平,单片机进入中断,在中断处理程序中首先停止计数,并把当前的计数值、设定值、倍率值写入AT24C04,这一过程是靠C2储存的电量完成的。再次上电后,计数器从断电时的当前计数值继续计数。

  二、软件设计
    软件采用模块化设计。计数部分采用BCD码运算、保存,省去了反复的代码转换,提高了处理速度。用软件的方法对定时器1进行扩展,使设定位的闪烁频率为1Hz。片内RAM资源分配如下:

  50H~54H存放计数值;55H~59H存放设定值;5AH~59H存放倍率值;3AH存放定时器扩展系数;3BH存放键码;3CH存放AN4键序;3DH存放AN3键序;39H控制倍率值小数点;30H~32H为显示BCD码转存单元;47H-4CH为显示缓冲区地址;3FH为寻址字节写存放单元;4FH为寻址字节读存放单元;3EH为传送字节数存放单元;4EH为数据地址存放单元;20H为计数到标志位。

  程序主要由计数、计数值设定、倍率值设定、BCD码地址分配、12C读写、键等待释放、显示及键扫描、掉电数据保存、定时等部分组成。

  三、倍率值的使用方法
    用作计数器时,倍率值一般设定为1(1.0000),以便准确地记录脉冲数量。当用作测长计时,可以根据需要设定倍率值。精确到0.0001的倍率值使得该装置与测长脉冲传感器相连十分方便,例如测长码轮周长为10cm,每转发出100个脉冲,若需要精确到毫米,可设定倍率为l;若需要精确到厘米,可设定倍率为0.1;若需要精确到米,可设定倍率为0.001。当码轮磨损时,还可以利用倍率值加以修正,非常方便。
