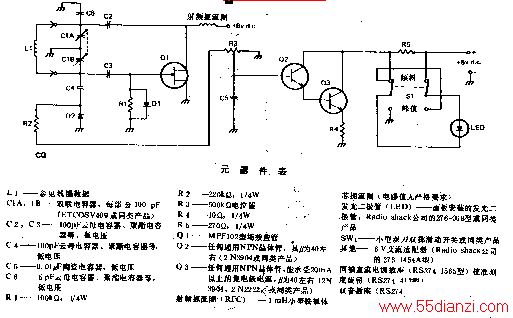

本电路由振荡器和检波器两种基本电路组成。振荡器是使用场效应管的考毕兹振荡电路。振荡器槽路中的振荡信号通过C4耦合到检波嚣电路。在检波器电路中，一只很小的二极管（D2）对振荡信号进行整流，并把一个直流电压馈送到由灵敏度控制器（R 3）控制的达林顿对管（Q2，Q3）。这一放大器偏置的小小变化会使流过发光二极管指示器的电流以“倾斜”方式产生很大变化；但是，在采用“峰值”方式，这一电流在R5上产生相应的电压降，发光二极管的反应正好相反。如果使用适当的元件，则所示电路的实际工作频率范围是放低频到甚高频。
