一款产生可变突发脉冲电路

　　脉冲信号是一种离散信号，形状多种多样，与普通模拟信号（如正弦波）相比，波形之间在时间轴上是不连续（波形与波形之间有明显的间隔）的．但具有一定的周期性。最常见的脉冲波是矩形波（也就是方波）。脉冲信号可以用来表示信息，也可以用来作为载波．比如脉冲调制中的编码调制(PCM)，脉冲宽度调制(PWM)等等，还可以作为各种数字电路、高性能芯片的时钟信号。所谓脉冲信号表现在平面坐标上，就是一条有无数断点的曲线，例如锯齿波，也有电脑里用到的数字电路的信号“0、1”。你把手电筒开关持续接通，灯亮，这是直流，若不停地开关亮灯、熄灯，就形成了光脉冲，开关速度的快慢就是脉冲频率的高低。
　　

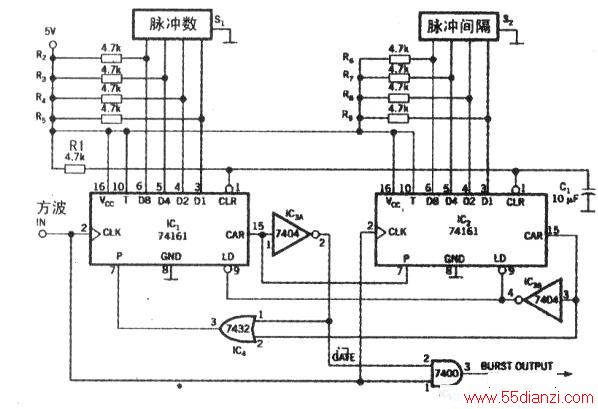

　　附图所示的电路，利用外接的方波发生器作信号源，能产生1~15个突发脉冲以及1~15个突发脉冲间隔。若需要产生一个TTL突发信号，可由两个十六进制的计数器组成（如附图所示）。其中左边的计数器．产生用户可选择的0~15个脉冲．右边的计数器，产生可选择的0～15个间隔，用两个十六进制“拇指轮”开关．选择脉冲和间隔的数量。
　　
　　计数器ICI控制突发脉冲的数量，计数器IC2控制间隔的数量。两个十六进制“拇指轮”开关SI和S2选择计数值。每个开关位置的编号是0-15。S1控制突发脉冲的数量(0~15);S2控制脉冲间隔的数量(O-15)。要想让ICI或IC2计数器的计数，引脚⑦必须处于高电平。如果引脚⑦为低电平，则计数器保持禁用状态。要想给计数器输入所需的数量值，引脚⑨必须先为低电平，然后变为高电平。引脚15的进位输出信号通常为低电平，直到计数器达到15计数值，15脚变为高电平。当本电路加电时，电阻器R1和电容器C1在引脚①处组成RC时间常数加电复位电路。这一加电复位电路在加电后使两个计数器初始化至零状态。此后，拇指轮开关可设定计数值。
　　
　　当具有所需频率的时钟信号到达计数器的引脚②，计数器ICI开始计数，而计数器IC2保持在关断状态，这是因为ICI的引脚@进位输出端的低电平信号，加到IC2的引脚⑦，使计数器IC2处于禁用状态。当ICI的计数值达到时，ICI的引脚15变为高电平，并启动IC2计数。IC1的进位输出还经过了“非”门电路IC3A，然后加到“或”门电路IC4的引脚①。IC4的一个输入端为低电平信号时．IC2计数，所以IC2的引脚15有进位输出信号，还需IC4的引脚②也是低电平。这一情况下，一个低电平信号出现在IC1的引脚⑦．因此IC1此时处于禁用状态。IC1和IC2两个计数器的使能引脚是交叉连接的，所以当一个计数器在计数时，另一个计数器就处于禁用状态。这两个计数器就这样来回工作，计数到15时，并互相启用和禁用。最终．当IC2上的进位输出变为高电平时，电路在通过反相器IC3B到达计数值“15”之后．就会按照拇指轮开关为下一次计数所做的设定，把新的计数值，输入到或把原数量值重新输入到这两个计数器中。
　　
　　当IC1计数时，IC3A的输出（门电路信号）使“与”门电路IC5的引脚②为高电平。这一高电平使时钟信号无阻碍地经过IC5到达输出端。IC5的输出端是突发脉冲输出端。当IC1处于禁用状态．IC2计数时，来自IC3A的门电路信号使IC5的引脚②维持低电平信号。输出端也为低电平．因而不产生突发脉冲。只要在需要的地方．把多个计数器芯片级联起来，就可将该电路能产生更多的脉冲和间隔。另外，也可以用一个8位写输出寄存器代替开关S1和S2，从而使脉冲计数和间隔计数量均可由软件来控制。
