为了使电路能够自动启动，形成每个周期仅有一路输出“1”，另两路输出“0”的逻辑关系，图中所示的电路中加了一个自启动电路，即图中的三输入与门。这个与门的每一个输入端都接到各D触发器的Q端。

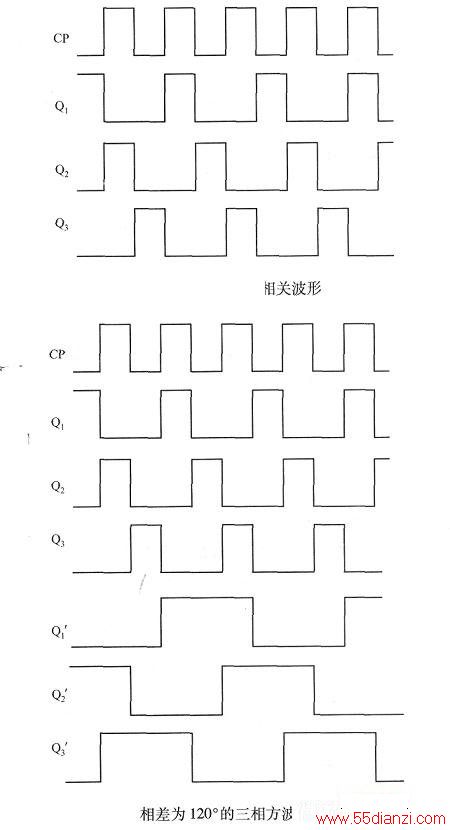

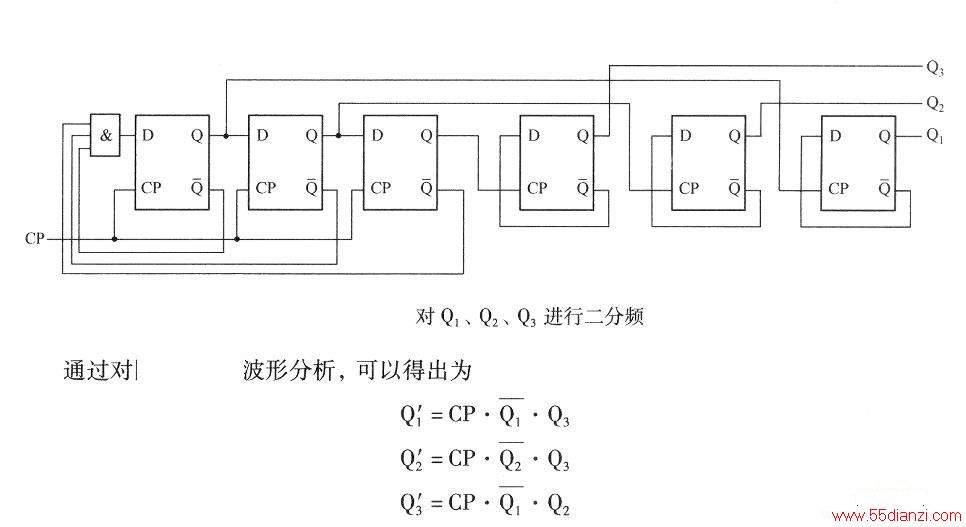

由于上图的三相输出波形不是方波，可能对锁相环的频率锁定有影响，需要将其改变成方波。最简单的方法就是利用T触发器二分频，所获得的波形如中图所示，即波形Q1、Q2、Q3。是否采用下图所示的对Q1、Q2、Q3进行二分频的简单办法就可以实现对输出波形的调整呢？不能！因为Q1、Q2、Q3的相位关系是相差120°，二分频后的相位差就变成60°，而且二分频的结果可能还会使其反相，如何避免反相呢？需要找出出现反相的原因。
