用CD40106B组成的的多谐振荡器电路

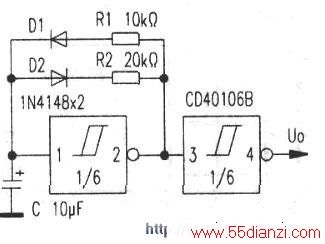

　　用CD40106B、R、D、C组成的多谐振荡器见下图。利用Dl、D2两只=极管的单向导通特性，分别形成充、放电回路，使输出矩形脉冲电路中的高、低电平持续时间不同，占空比得到调节。改变Rl、R2的阻值和C的容量，可使振荡频率发生变化。施密特触发器输出端所接的反相器起到整形、隔离作用。
