56～512kHz高频振荡器

如图所示为56～512kHz高频振荡器电路。它由高频振荡器、告警电路所组成。

1．技术指标：

(1)频率范围：56～512kHz；

(2)输出电平： 5．5±ldB；

(3)频率准确度：不超过±20Hz；

(4)告警信号：当停振时，告警灯亮，并发出告警声。

(5)工作温度：0～ 45℃保证指标，-10～0℃， 45～ 50℃可靠工作

元器件选择：

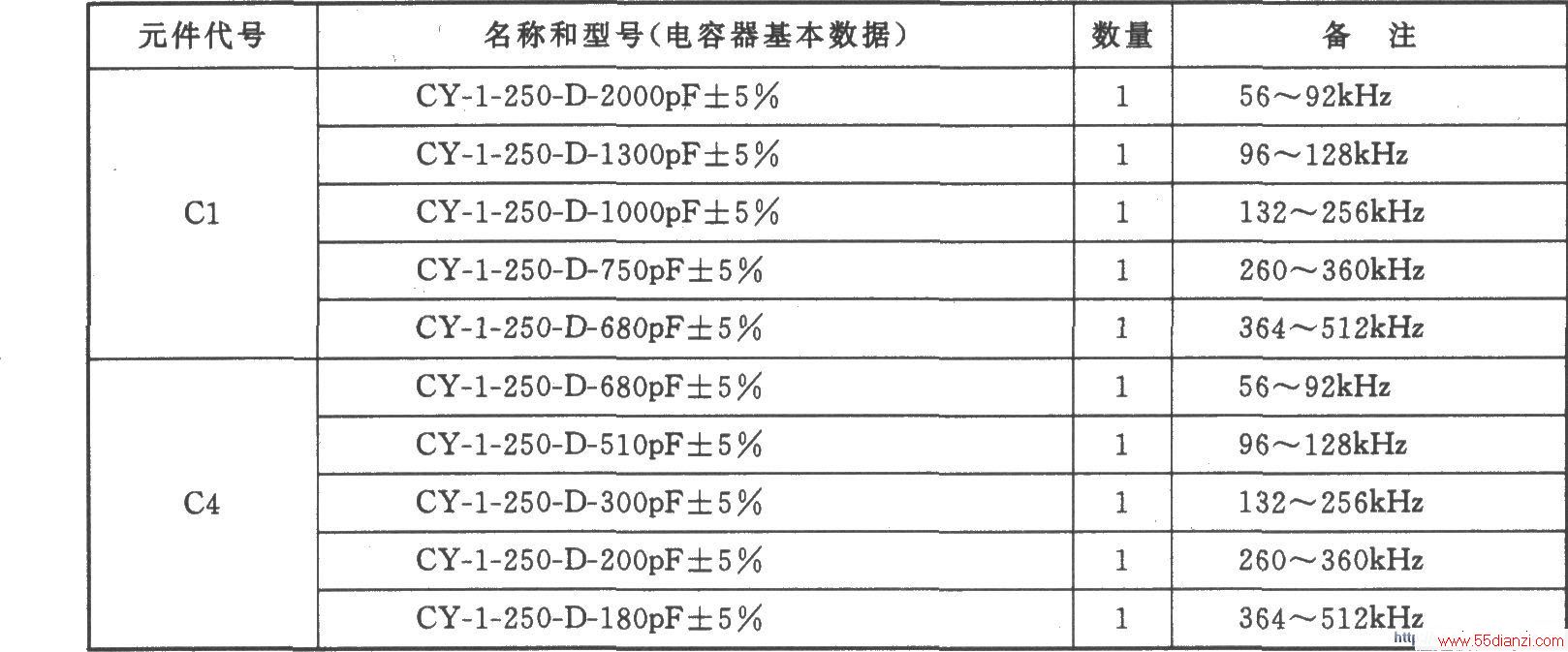

三极管VTl～VT4：3DGl01C、β=65～85，VT5～VT6：3DGl308、β=85～115。石英晶体SJT：型号为101型石英晶体，晶体用t脚座即GZC7-F。电容器Cl和C4的选择如表所附。
