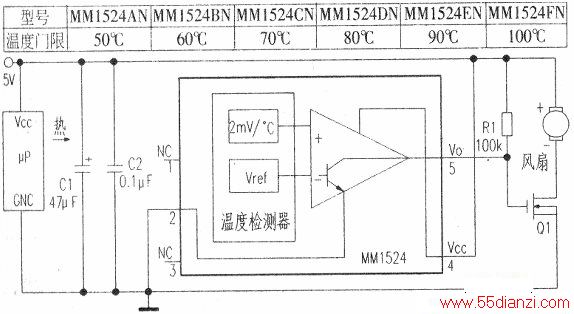

附图是一种微处理器热保护电路。
图中MM1524温度开关由灵敏度为2mV／℃的温度检测器和开路集电极输出的比较器组成，比较器的反相输入端在内部连接参考电压Vref。
MM1524为5脚SOT-25A封装，工作电压2.7—10V(本电路选5v)，待机电流约90μA，最大输出电流10mA，检测温度精度≤±3℃，检测温度门限从50qc到100℃共6种器件，型号如附表所示。
当MM1524测得温度达到其门限时，就会在V。脚上输出有源高电平，驱动Q1导通，使风扇启动。在微处理器降温过程中，由于MM1524有10℃的滞后，当检测到温度比门限温度低10℃时，Vo输出低电平，Q1关断且风扇停转。
MM1524还能为蜂窝电话及电池充电器提供温度检测与热保护。
