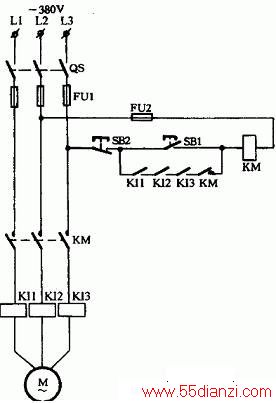

下图所示是一种用3只欠流继电器做断相保护的线路。 在电动机发生断相运行时，接在断相上的欠电流继电器释放，其常开触点K11、K12或Ⅺ3断开，使接在交流接触器上的线圈自锁线路断开，接触器释放，电动机停转。
