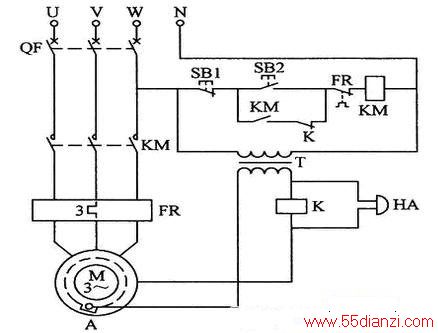

电路如下图所示，有水进入电动机，且淹没探针A，通过水使A与机壳接通，继电器K吸合，常闭触点断开，KM失电释放，电动机M停转;同时，HA鸣响报警，通知工作人员排除水源，切断电源开关，对电动机进行烘干处理。
本文关键字：电动机 防水 保护电路，单元电路 - 保护电路
