防静电保护电路

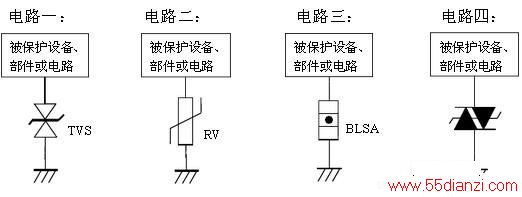

  电路如下图所示：

.

　　说明：
　　
　　①“电路一”响应时间最短，通流量较小，适用于不能接地的设备、部件或电路；　　　
　　
　　②“电路二”响应时间较短，通流量可大可小，适用于不能接地的设备、部件或电路；　　
　　
　　③“电路三”响应时间很短，通流量较大，适用于可以接地的设备、部件或电路；
　　
　　④“电路四”响应时间较短，通流量较小，适用于可以接地的设备、部件或电路；
　　
　　⑤所用器件的击穿电压（压敏电压）应低于被保护设备、部件或电路所能承受的最高电压，但要高于电路最高工作电压，通流量根据可能感应的最大静电荷量折算成的电流值选取。
