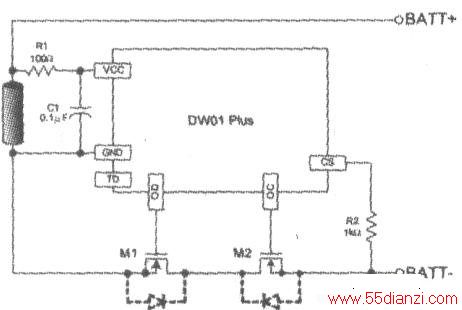

该电路主要由锂电池保护专用集成电路DW01，充、放电控制MOSFET1(内含两只N沟道MOSFET)等部分组成，电路见图1所示，单体锂电池接在B+和B-之间，电池组从P+和P-输出电压。充电时，充电器输出电压接在P+和P-之间，电流从P+到单体电池的B+和B-，再经过充电控制MOSFET到P-o在充电过程中，当单体电池的电压超过4.35V时，专用集成电路DW01的OC脚输出信号使充电控制MOSFET关断，锂电池立即停止充电，从而防止锂电池因过充电而损坏。
放电过程中，当单体电池的电压降到2.30V时，DW01的0D脚输出信号使放电控制MOSFET关断，锂电池立即停止放电，从而防止锂电池因过放电而损坏。DW01的CS脚为电流检测脚，输出短路时，充放电控制MOS-FET的导通压降剧增，CS脚电压迅速升高，DW01输出信号使充放电控制MOSFET迅速关断，从而实现过电流或短路保护。
