能快速动作的电源保护电路解析

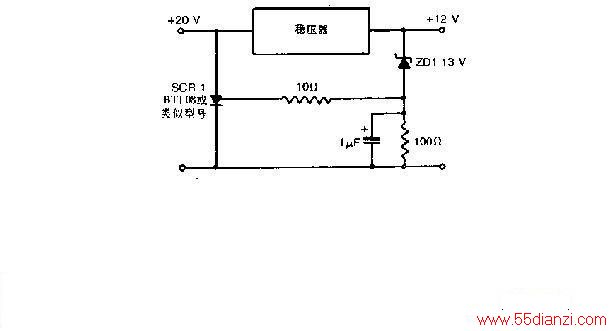

    为了降低电源电压而使用稳压器是，总是存在一个危险，这就是由于电源电路中元件损坏可导致负载过压。为此，设计该电路来保护过压条件下的负载。图中给出的元件值适合于输入电压20V输出电压12V的情况，根据电压最大值来改变齐钠二极管。如果稳压器输出电压上升到13V或更高，齐钠二极管就被击穿，从而触发可控硅，后者将电源线短路并烧断主保险丝。
