高速电子断路器电路

　　这种115Vac电子断路器采用驱动功率低，导通电阻小和截止速度快的MTM15N5U型TMOS场效应管。断路电平可调，有发光二极管故障指示，电池电源与电路完全隔离。

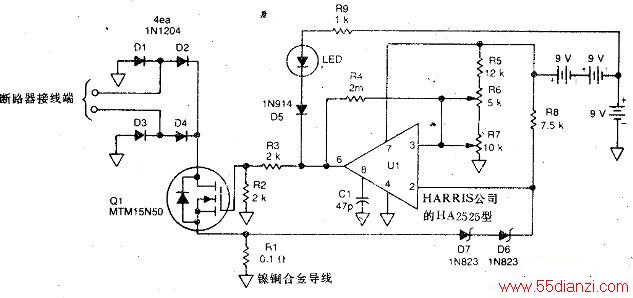

　　两个断路器接线端跨接在二极管全波整流电桥（由D1～D4组成）的一个臂上，在通常情况下，Q1导通，断路器好似一个很小的电阻。比较器U1的一个输入电压为内部电池电压的几分之一，而另一输入电压为齐纳二极管D6和D7上的电压降加上Rl两端的电压降。如果过大的电流被吸收，则R1两端的电压降增大到超过比较器的阈值（决定于电位器R6的调定值），则Ul的输出变为低电平，Q1截止，断路器断开。出现这一情况时，发光二极管故障指示器发亮。
