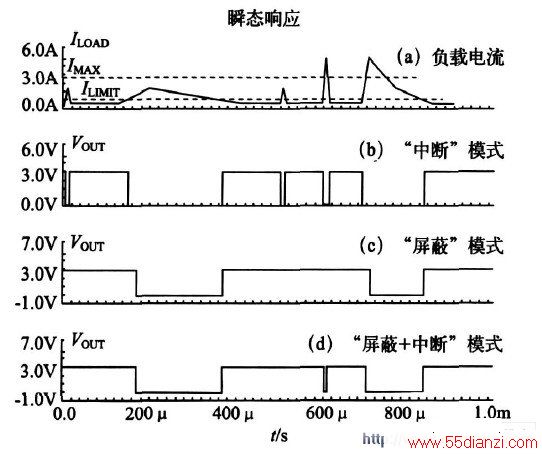

图5 LDO 整体电路的瞬态响应
5 结论
在传统的只采取“中断”模式的过流保护电路基础上，本文提出了一种新型过流保护电路设计方案，通过增加“屏蔽”模式，能有效屏蔽在设定最大过流幅值IMAX 和最大持续作用时间tMAX 内的过流信号，而不影响其他过流情况的关断。通过CSMC0.5μm BiCMOS工艺、Cadence spectre仿真，结果表明，改进后的过流保护电路能有效屏蔽过流幅值和持续作用时间在设定范围内的过流信号，增加了正常工作区的范围，使LDO更高效运行，同时保留“中断”模式，保证LDO 安全工作。
