用C036构成的多用家用电器保护电路

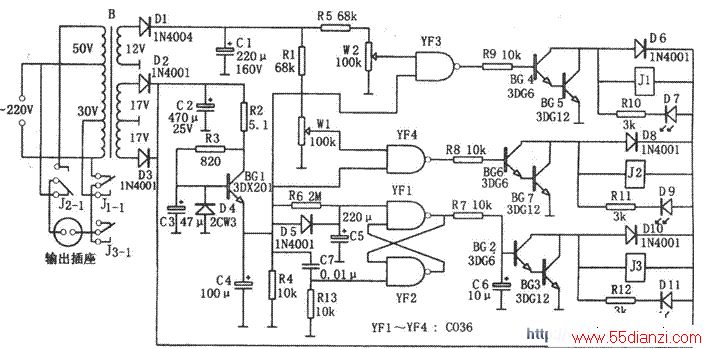

   升压电路主要由YF4、BG6、BG7、J2组成。当市电低于170V时，YF4输出高电平，使继电器J2吸合，触点J2-1接在变压器的提升位置，即负载可获得比市电高50V的电源电压。平时市电正常，YF4输出为低电平，使J2释放，触点J2-1接在市电输入端，即负载直接由市电供电。

    延时保护电路主要由充放电回路(R6、C5)、YF1和YF2组成的RS触发器、继电器J3、驱动电路(BG2、BG3)等组成。刚接通电源时，因C5上电压不能突变，YF1输出低电平，相应BG2、BG3截止，继电器J3不吸合，负载不工作。与此同时，C5进行充电(通过R6)，大约经6分钟延时后，RS触发器发生翻转，YF1输出高电平，使BG2、BG3导通，J3吸合，负载因J3-1接上电源电压而开始工作。

   本保护电路可把150～260V之间的交流电压自动地调整到184～225V范围内，从而保证家用电器能正常工作，另外它还具有延迟6分钟接通电源电路的功能，因而可有效地保护电器。

   图中J1、J2、J3均为JQX-4型，其额定工作电压为直流12V，吸合电流小于20mA，触点负荷为220V、3A，完全能满足一般家用电器的要求。

    在调试时，输入接调压器，调压器输出180V时，调节W1，使J2吸合；调压器输出240V时，调节W2，使J1释放。
