用三相功率调节器发电的太阳能电池

用三相功率调节器发电的太阳能电池

点击数:7617 次   录入时间:03-04 11:47:46   整理:http://www.55dianzi.com   稳压-电源电路

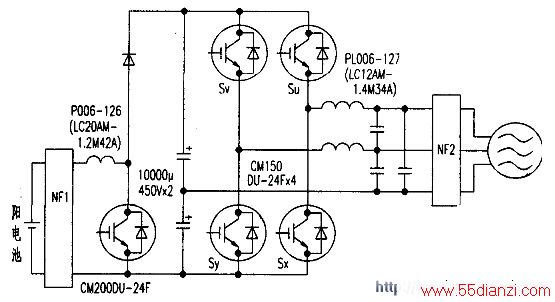

  因为不用隔离变压器。要求交流回路中直流成分要少于1%,因此在NF2的内部设有分流器,用来检测交流电流中所含的直流分量。

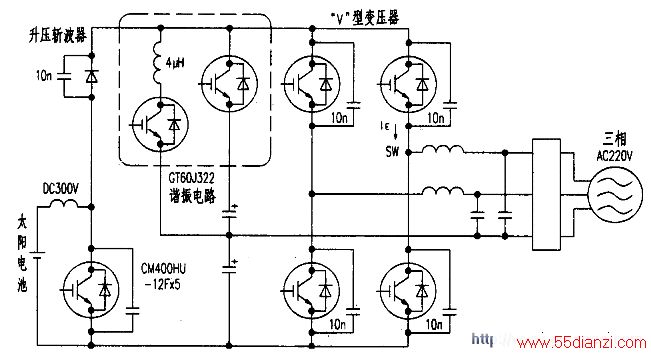

  为了提高变换器的效率,普遍采用软开关方式来减少开关损失,为此在电路中增加了两个开关管和一个谐振线圈。如下图中虚线框内部分。

  这个谐振电路在开关导通时动作;而在开关关断时,电流从与开关管并连的10nF谐振电容流过,使变换器的开关损失得以再生。

  采用软开关后,系统的效率为94.3%(输出10kW时),而不用软开关,效率为91.2%。
