基本电路(微分电路，限幅电路，积分电路)分析

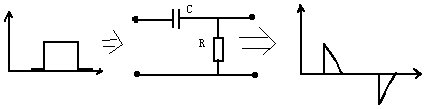

       微分电路：电路结构如图1,微分电路可把矩形波转换为尖脉冲波,此电路的输出波形只反映输入波形的突变部分,即只有输入波形发生突变的瞬间才有输出。而对恒定部分则没有输出。输出的尖脉冲波形的宽度与R*C有关（即电路的时间常数）,R*C越小,尖脉冲波形越尖,反之则宽。

图1 微分电路

       此电路的R*C必须远远少于输入波形的宽度,否则就失去了波形变换的作用,变为一般的RC耦合电路了,一般R*C少于或等于输入波形宽度的1/10就可以了。

       积分电路：电路结构如图2,积分电路可将矩形脉冲波转换为锯齿波或三角波,还可将锯齿波转换为抛物波。电路原理很简单,都是基于电容的冲放电原理,这里就不详细说了,这里要提的是电路的时间常数R*C,构成积分电路的条件是电路的时间常数必须要大于或等于10倍于输入波形的宽度。

图2 积分电路

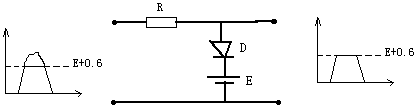

       限幅电路：图3是一个限幅电路,在输入端没信号输入时由于二极管D反向连接,所以输出电压为零。当有脉冲信号输入时,如果这个脉冲的幅度足以电压源E时,D就导通,这样电路将输出脉冲的最大值限制在E+0.6上（0.6是D的正向导通压降）,也即E+0.6是此限幅器的门限电压。

图3 限幅电路
