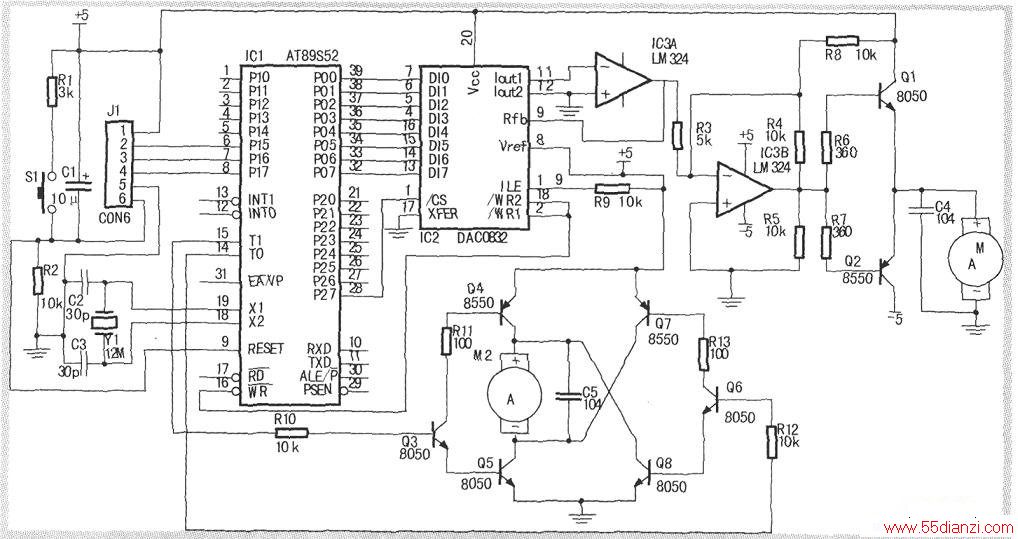

这款电路的直流电动机采用Q1和Q2组成的OCL.双管正负电源驱动电路,Q1导通时正转,Q2导通时反转。控制直流电动机M的旋转方向。 再和单片机连起来。DIO~D17接PO口,WRl和WR2接单片机的WR端,片选端CS接单片机的P2_7脚。因P2口作了地址端,所以把小车的转向驱动接到P3口上。这样就是下图所示一个完整的电路图。
