HDSL (高速数字用户线路) 是一种数字线路技术，它的传输速率为 1.544Mbps (等同于 T1)，最大传输距离为 12,000 英尺，这就省去了对转发器的使用。信号电平最高为±2.5V，而回路供电通常低于 190V。

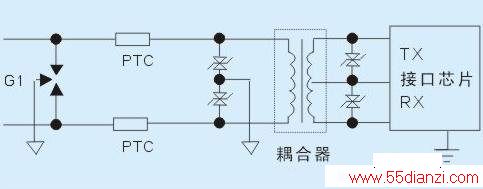

由于回路供电中使用了接地连接，因此 HDSL 收发器单元 - 中心局 (HTU-C) 和 HDSL 收发器单元 - 远程 (HTU-R) 界面上都需要使用纵向保护。两个 P251M 器件提供过压保护，两个高分子PPTC保险丝 (一个在 Tip 上，一个在 Ring 上) 提供超载电流保护。对于耦合变压器的收发器端，将由 PSOT05C 器件提供额外过压保护。变压器主线圈上的纵向保护是设计时的一个额外考虑，旨在避免出现 EMI 耦合和接地环路问题。
G1采用三端陶瓷气体放电管3R350CXA或击穿电压更高的3R470CXA前级保护第二级采用P251M（半导体＋气体）TSS管后级采用PSOT05C（TVS）进行末级精保护。
该电路满足YD5098标准的3KA(8/20μs)冲击电流要求
