保护器的工作保护特点：在工作指示方面采用双色发光二极管来指示保护器工作状态，指示灯呈绿色时表示正常供电;呈红色时表示保护功能(过压或欠压保护)启动，已对用电设备的供电切断。在保护用电设备功率方面，由于保护器内部采用大功率电磁继电器，触点允许通过较大电流(通常可达20A阻性)，故可对较大功率的用电设备予以保护(保护设备4.4kW)。在安装使用上，因产品结构紧凑合理，可以与小型断路器并装在C45导轨之上，放置配电箱中使用，给安装和使用都带来较大的方便。
保护器主要技术数据
·工作电源：AC220V 50Hz
·保护器允许最大电流：20A 阻性
·最大保护用电设备功率：<4.4kW
·过压保护动作值：AC265V±5V
·过压恢复动作值：AC235V±5V
·欠压保护动作值：AC165V±5V
·欠压恢复动作值：AC185V±5V
·断电后送电延时：1~2min
·保护器保护回差：AC50V
保护器在过压、欠压保护的同时，过压恢复动作值与欠压恢复动作值之差(回差)，应有一定电压值，以保证保护器不致频繁处于保护状态。
保护器电路

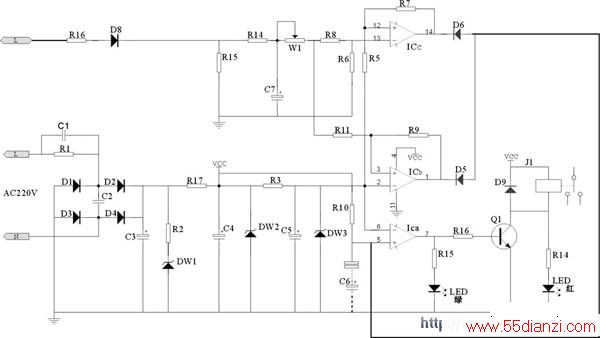

保护器电路示于图1。
保护器工作电源采用RC降压，经整流、滤波、稳压而取得。保护工作用比较器输出端来驱动三极管完成继电器的吸合释放。
在保护器正常工作时，比较器ICa同相输入端电压由VCC电压经R10提供，而反相输入端由稳压管DW3确定。此时电压V⑥
过压、欠压保护功能分别由两组ICc、ICb组成的同相正反馈电路组成，不同之处在于工作基准电压(由DW3)分别接至ICc同相端、ICb反相输入端，以此分别完成相应过压，欠压保护。过欠压的电压信号从相线L经R16降压，再经R14、R15分压滤波(C7)，通过W1电位器，分别由R6产生的电压值加入ICc反相输入端，由R11电阻加入ICb同相输入端。当检测电路检测电压值呈过压状态时，ICc的13反相输入端电压高于12端同相输入电压，则14输出端为低电平，此时ICa5同相端电压经D6降低，使ICa反转工作(V⑤
图1 保护器电器
为使过欠压保护工作可靠稳定，当过压保护工作时，经R11加入IC6的同相输入端3经R9产生正反馈，使其ICb输出1端为高电平，如欠压保护时，ICc应R7正反馈使ICc输出14端为高电压，保证其过、欠压保护的可靠性。
断电后送电延时，由VCC经R10对C6充电延时来完成，如需调整延时时间可调整C6的参数值来完成。在电源供电电路中加入C1主要防止供电电源内部高次谐波，以保护保护器供电的安全与可靠。
结语
保护器因线路简单，安装保护方便，尤其对家用电器的过欠压起到有效的保护，目前在家用、建筑设计中得到广泛应用。
