逆变H桥IGBT单管驱动电路为何要加保护

　　只到我在工作中遇到，一定要使用IGBT的时候，我才发现我错了，当初我非常天真的认为，一个IRFP460,20A/500V的MOSFET，我用个SGH40N60UFD40A/600V的IGBT上去怎么样也不会炸的吧，实际情况却是，带载之后，突然加负载和撤销负载，几次下来就炸了，我以为是电路没有焊接好，然后同样的换上去，照样炸掉，这样白白浪费了好多IGBT。

　　后来发现一些规律，就是采用峰值电流保护的措施就能让IGBT不会炸，下面我就会将这些东西一起详细的说一说，说的不好请大家见谅，这个帖子会慢慢更新，也希望高手们多多提出意见。

　　我们将这个问题看出几个部分来解决：

1，驱动电路；

2，电流采集电流；

3，保护机制；

一、驱动电路

这次采用的IGBT为IXYS的，IXGH48N60B3D1，详细规格书如下：IXGH48N60B3D1

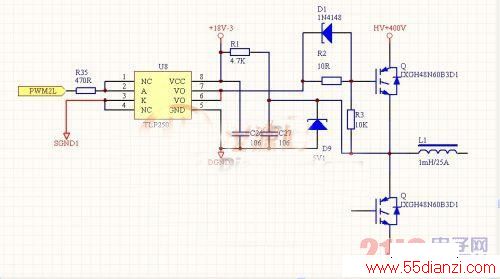

驱动电路如下：

这是一个非常典型的应用电路，完全可以用于IGBT或者MOSFET，但是也有些不一样的地方。

1，有负压产生电路，

2，隔离驱动，

3，单独电源供电。

首先我们来总体看看，这个电路没有保护，用在逆变上100%炸，但是我们可以将这个电路的实质摸清楚。

先讲讲重点：

1：驱动电阻R2，这个在驱动里头非常重要，图上还有D1配合关闭的时候，让IGBT的CGE快速的放电，实际上看需要，这个D1也可以不要，也可以在D1回路里头串联一个电阻做0FF关闭时候的栅极电阻。

下面发几个波形照片，不同的栅极电阻，和高压HV+400V共同产生作用的时候，上下2个IGBT栅极的实际情况。

上面的图，是在取消负压的时候，上下2管之间的栅极波形，栅极电阻都是在10R情况下。

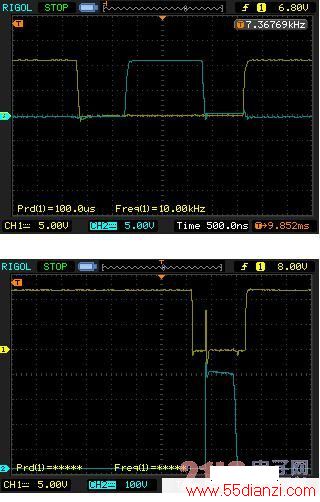

上面的图是在不加DC400V情况下测量2管G极波形，下图是在DC400V情况下，2管的栅极波形。

为何第二个图会有一个尖峰呢。这个要从IGBT的内部情况说起，简单来说，IGBT的GE上有一个寄生的电容，它和另外的CGC一个寄生电容共同组成一个水池子，那就是QG，其实这个和MOSFET也很像的。

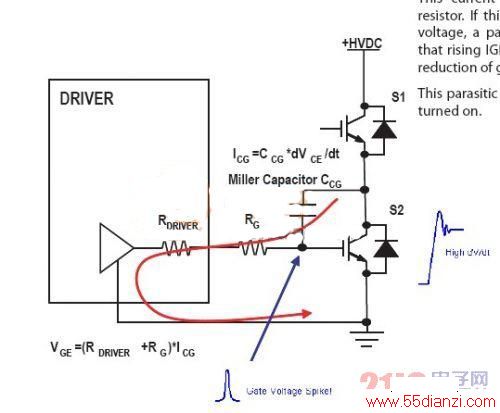

那么在来看看为何400V加上去，就会在下管上的G级上产生尖峰。借花献佛，抓个图片来说明：
