可自行恢复的短路保护电源插座

　　这种电源插座有负载短路性保护，在负载短路时能够切断电源电压，短路故障消除后，又能够自动恢复电源输出的特点。其优点是：不用人工进行任何操作，达到“傻瓜化”处理短路现象的效果，且动作时间短(只有几十微秒)，安全可靠，方便实用。而缺点就是用起来比较繁琐。
　　

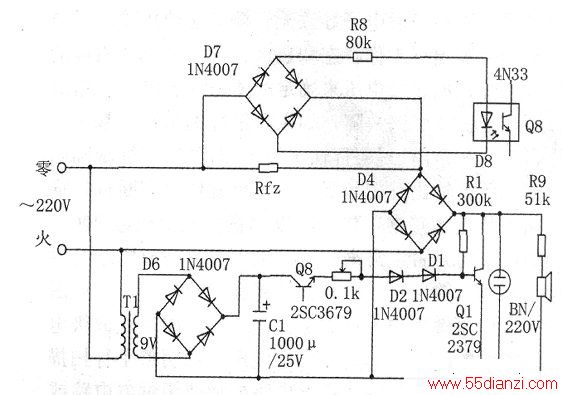

　　这种电源插座的电路原理如下图所示。当电路工作正常时，电源电压一路流经负载；另一路通过短路监控电路(整流器D7、限流电阻R8以及光电耦合器4N33的输入发光二极管D8构成)流出，然后它们合为一处，再通过桥式整流器D4和功率晶体管Q1，回到电源另一端。在负载上得到的是交流电压，显然易见，由于“光耦”4N33的输入发光二极管D8的导通，亦会使其输出光敏三极管Q8处于打开状态。这样，经变压器T1降压、D6整流、C1滤波后的直流电压就顺利地提供给功率晶体管Ql所需的基极电流，使Q1导通。由于功率晶体管一般工作电流较大，应使其工作在饱和状态，所以应使其基极电流也相对大一些，以利于功率晶体管的饱和(基极电流大小可通过改变“光耦”4N33输入二极管电流来进行调整)。
　　
　　当负载发生短路时，负载两端电压降即为零，短路监控电路中的“光耦”D8失去导通电流，Q8截止，因此功率晶体管Q1失去基流而关断。电源电压在经D4整流后就直接加到功率晶体管的c-e极，此时并联在c-e端的声光报警电路工作(指示灯点亮，蜂鸣器也发出声响)。
　　
　　D2用于在功率晶体管Q1截止时隔断高压，以防对偏置电路元件造成损坏。R1有利于功率晶体管Q1在短路现象消失时，由截止状态向正常导通状态的自然转换和恢复。
　　
　　报警的指示灯还有一个重要作用，即在短路发生的瞬间，功率晶体管Q1由正常工作的导通状态突变为截止状态，会使较大的电压和电流同时加在Q1c-e极，极易造成“二次”击穿使其损坏。而我们知道电灯泡的冷阻(未点亮时)很小，而热阻(点亮时)却较大，这样在功率晶体管Q1截止的瞬间，让过冲的电压和电流都加在电灯泡上，就可以使功率晶体管Q1有效地避免“二次”击穿而得以保护。
　　
　　报警的指示灯应使用功率较大的(即冷阻较小)，这样在负载不同，即负载过大或过小时，电路会由于负载电阻与指示灯泡的冷阻分压过小而形成以下情形，即短路监控电路中D8电流过小，Q8供给功率晶体管的基流不足，而使功率晶体管未能工作在饱和状态而供给负载的电压偏低。负载一端应接零线，以利安全。
