由运放作反馈的运放恒流源

由运放作反馈的运放恒流源

点击数:7383 次   录入时间:03-04 11:39:27   整理:http://www.55dianzi.com   稳压-电源电路

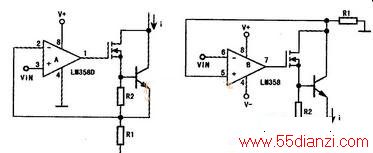

  为了能够精确输出电流,通常使用一个运放作为反馈,同时外接场效应管,以避免三极管的b、e极的电流误差,这类恒流源称为运放恒流源,典型电路如下图所示,电流值为:I=Vin/R1。该电路可以认为是恒流源的标准电路,除了精度高和可调性好外,使用的元件也都是很普遍的,易于搭建和调试。如果电流不需要特别精确,所用场效应管也可以用三极管代替。

运放恒流源
